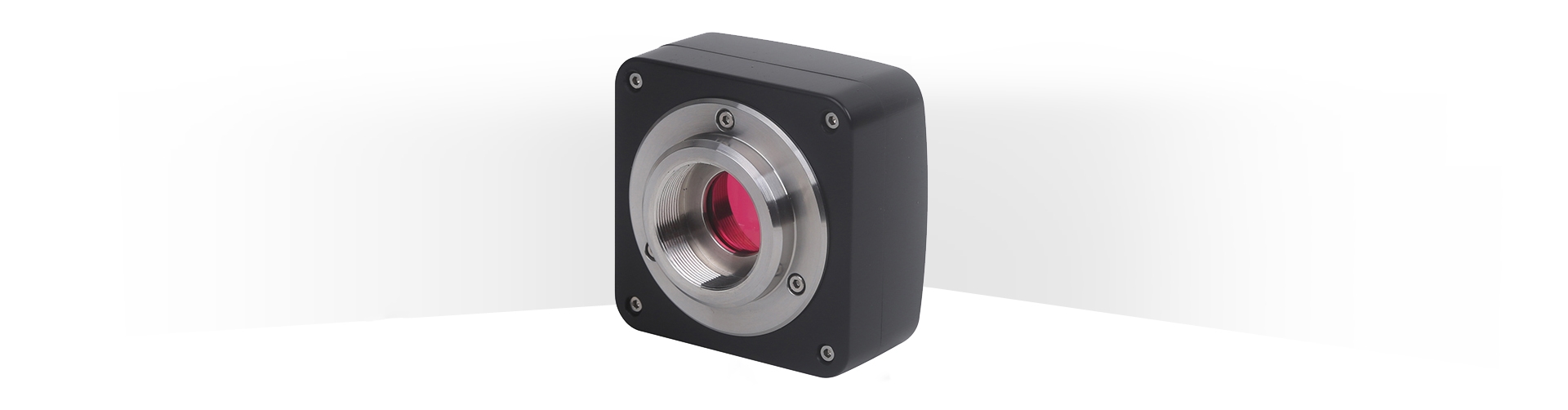

UC500工业显微摄像头

UC500工业显微摄像头

一、UC系列相机简介：

UC系列相机是一种超高性能USB2.0与CMOS图像传感器相机(ultra-high performance USB2.0 CMOS camera)，采用USB2.0作为数据传输接口。

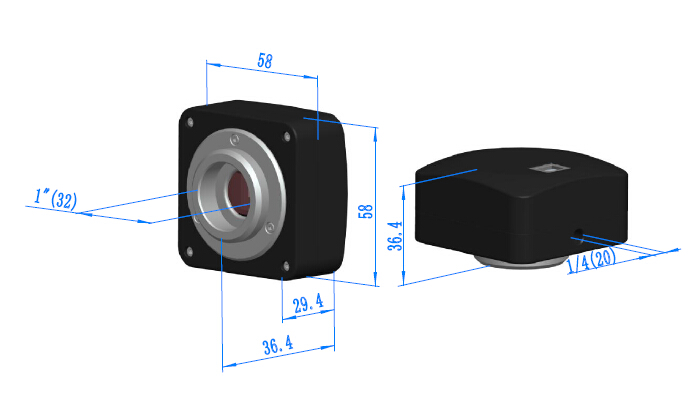

UCMOS系列C接口USB2.0 CMOS相机外形尺寸示意图（点击放大）。相机壳体由坚硬锌铝合金机械加工而成，确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT，主要起到滤除成像中的红外光波，同时保护相机传感器作用。相比其他工业相机，我司光电的相机无运动部件以确保相机坚固可靠、经久耐用，同时不存在由于运动部件抖动而引发的成像模糊。

二、UC系列相机特点：

1.采用Aptina CMOS传感器的C接口CMOS相机;

2.分辨率横跨0.35M~14M等多种;

3.锌铝合金精密压铸外壳

4.USB2.0接口确保高传输速率;

5.Ultra-Fine颜色引擎确保颜色精准再现;

6.随相机提供高级视频与图像处理应用软件ToupView;

7.提供Windows/Linux/OSX多平台SDK;

8.支持原生C/C++, C#, Directshow, Twain API;

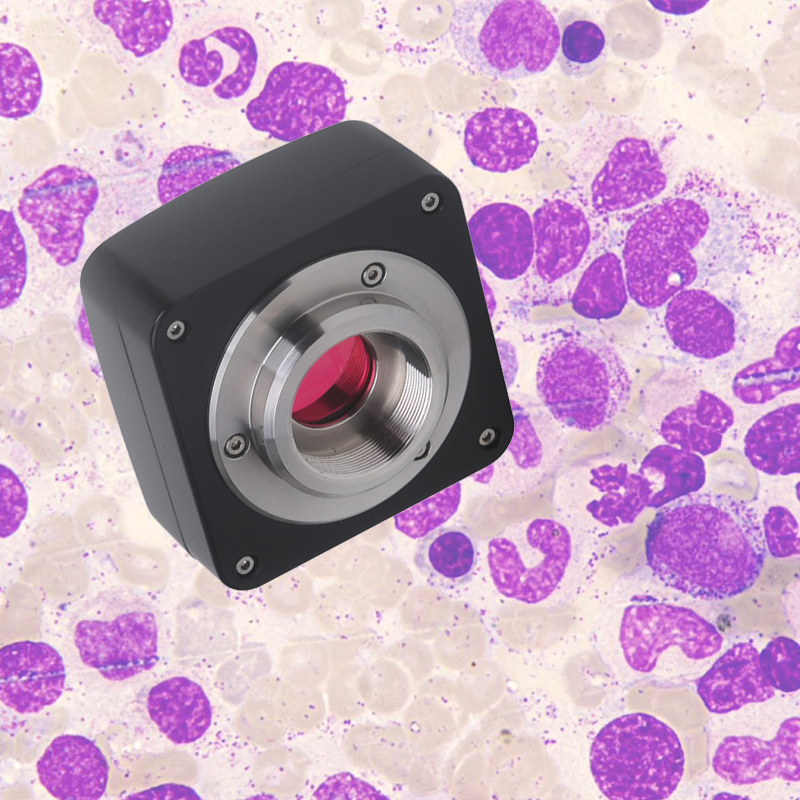

UC500工业显微摄像头

仪器参数：

相机型号	传感器型号/尺寸	像素(μm)	G光灵敏度动态范围信噪比	FPS/分辨率	合并模式	曝光时间
UC1400	14M/MT9F002(C) 1/2.3"(5.73x4.60)	1.4x 1.4 1400万像素	0.724v/lux-sec 65.3dB 35.5dB	1.8@4096x3288 10@2048x1644 27@1024x822	1 x 1, 2 x 2, 4 x 4	0.4~2000ms,
UC1000	10M/MT9J003(C) 1/2.3"(5.98x4.59)	1.67x1.67 1000万像素	0.31 V/lux-sec 65.2dB 34dB	1.9@3584x2748 8@1792x1374 27@896x684	1x1,2x2,4x4	0.4ms~2000ms
UC500	5.1M/MT9P006(C) 1/2.5"(5.70x4.28)	2.2x2.2 500万像素	0.53 V/lux-sec 66.5dB 40.5dB	5@2592x1944 18@1280x960 60@640x480	1x1,2x2,4x4	0.294ms~2000ms
UC300	3.1M/MT9T001(C) 1/2"(6.55x4.92)	3.2x3.2 300万像素	1.0 V/lux-sec 61dB 43dB	8@2048x1536 22@1024x768 43@680x510	1x1,2x2,3x3	0.244ms~2000ms

UC300工业相机参数：

HARDWARE CONFIGURATION 硬件配置参数:
图像传感器	APTINA MT9F001 CMOS（彩色）
扫描模式	Progressive逐行扫描
最高分辨率	2048x1536(Approx. 3,000,000 Pixels)
传感器尺寸	1/2“ (5.7mm(H) x 6.55mm(V), Diagonal 4.92mm)
像元尺寸	3.2μm x 3.2μm
灵敏度	1.0v/lux-sec(550nm)
动态范围	61dB
模数转换	12-bit, 8-Bit R.G.B to PC
信噪比	43dB
光谱响应	380-650nm (with IR-filter)
视频模式	8fps @2048 x 1536, 22ps @1024 x768, 43fps @680x510
像素叠加	1 x 1, 2 x 2, 3 x 3
曝光能力	0.244~2000ms, ROI Auto & Manual
白平衡	One Push ROI White Balance/ Manual Temp-Tint Adjustment
色彩渲染技术	Ultra Fine^TM Color Engine
峰值量子效率	35%
读出噪音	N/A
消光比	N/A
软件接口	DirectShow , Twain
记录模式	Still Picture and Movie
制冷系统	Nature, Optional: PELTIER (Semiconductor Cooling Module)
