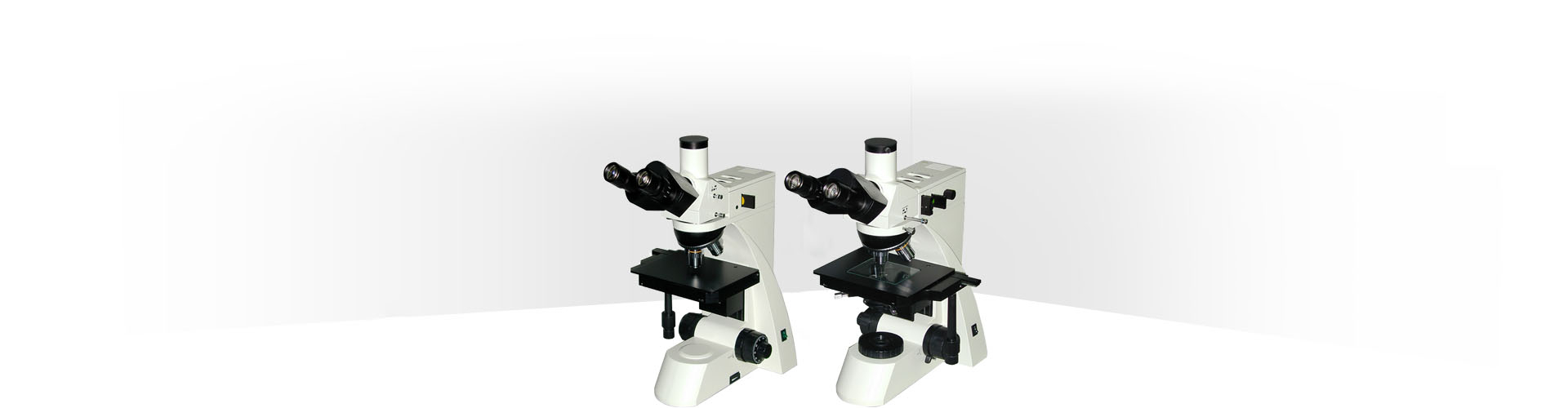

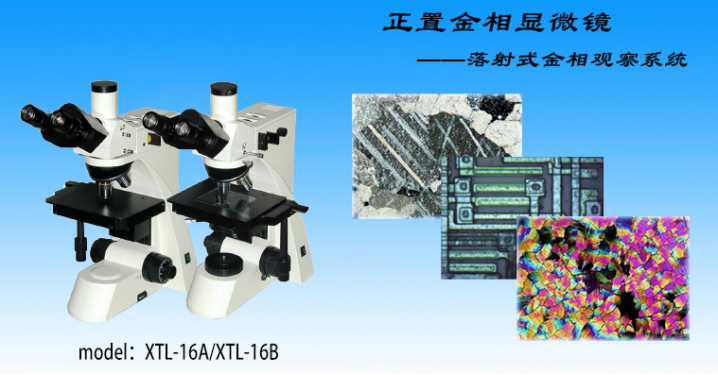

XTL-16系列透反射金相显微镜

XTL-16系列透反射金相显微镜

仪器简介:

XTL-16B透反射显微镜是适用于对不透明物体或透明物体的显微观察。本仪器配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,具有图像清晰、衬度好,造型美观,操作方便等特点,是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。








性能特点
配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
配置落射与透射两套照明系统,能分别对不透明物体或透明物体进行显微观察。
6V20W卤素灯,亮度可调。

三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。

标准配置 ( 注:●为标配)

规格

参数

XTL-16A

XTL-16B

目镜

大视野 WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片)PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL L10X/0.25

长距平场消色差物镜(无盖玻片)PL L20X/0.40

长距平场消色差物镜(无盖玻片)PL L50X/0.70

平场消色差物镜(无盖玻片) PL 100X/1.25  (弹簧,油)

选购

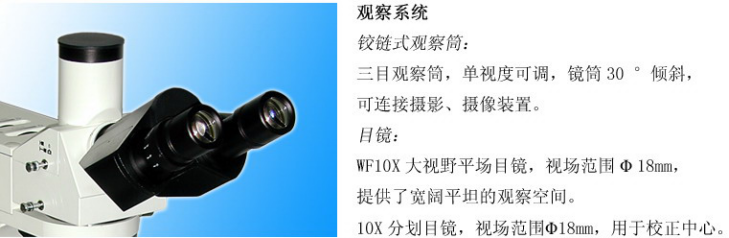

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃

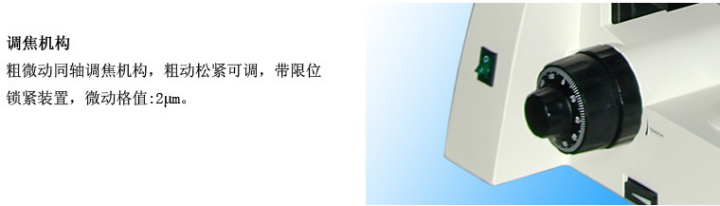

调焦机构

粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置

转换器

四孔(内向式滚珠内定位)

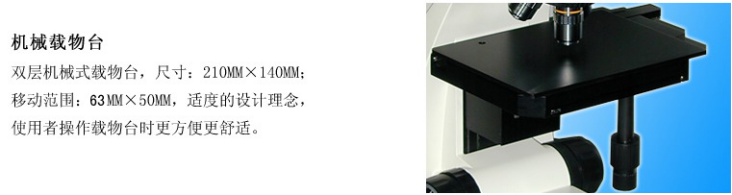

载物台

双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)

透射照明系统

阿贝聚光镜  NA.1.25  可上下升降

*

蓝滤色片和磨砂玻璃

*

集光器,卤素灯照明适用(内置视场光栏)

*

6V 20W 卤素灯,亮度可调

*

成像系统

300、500、630、2000万像素高清摄像头含有测量软件可对样品进行几何测量、可拍照、可摄影等

*

*
