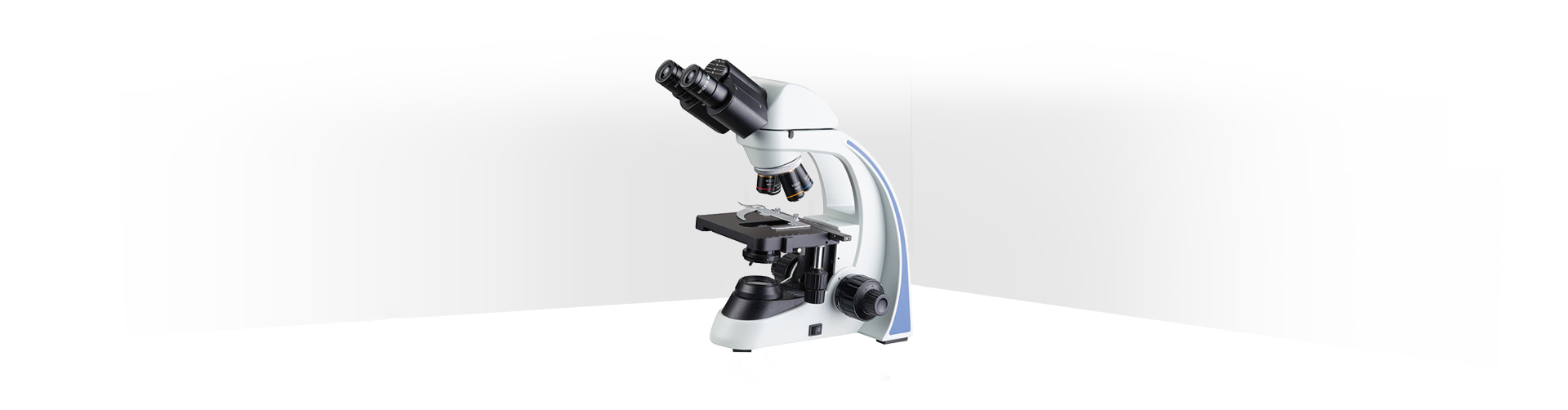

TL2650生物显微镜

TL2650生物显微镜

一、仪器用途:

TL2650系列生物显微镜配置平场消色差物镜和大视野目镜,具有外形美观,成像清晰,视野广阔,操作方便等特点,可广泛应用于生物学、医学、工业、农业等领域,是医疗、教学、科研等单位的理想仪器
二、性能特点
光学系统:配置平场校正光学系统,整机防霉设计和大视野目镜,具有外形美观,成像清晰,视野广阔,操作方便等特点,可广泛应用于生物学、医学、工业、农业等领域,是医疗、教学、科研等单位的理想仪器

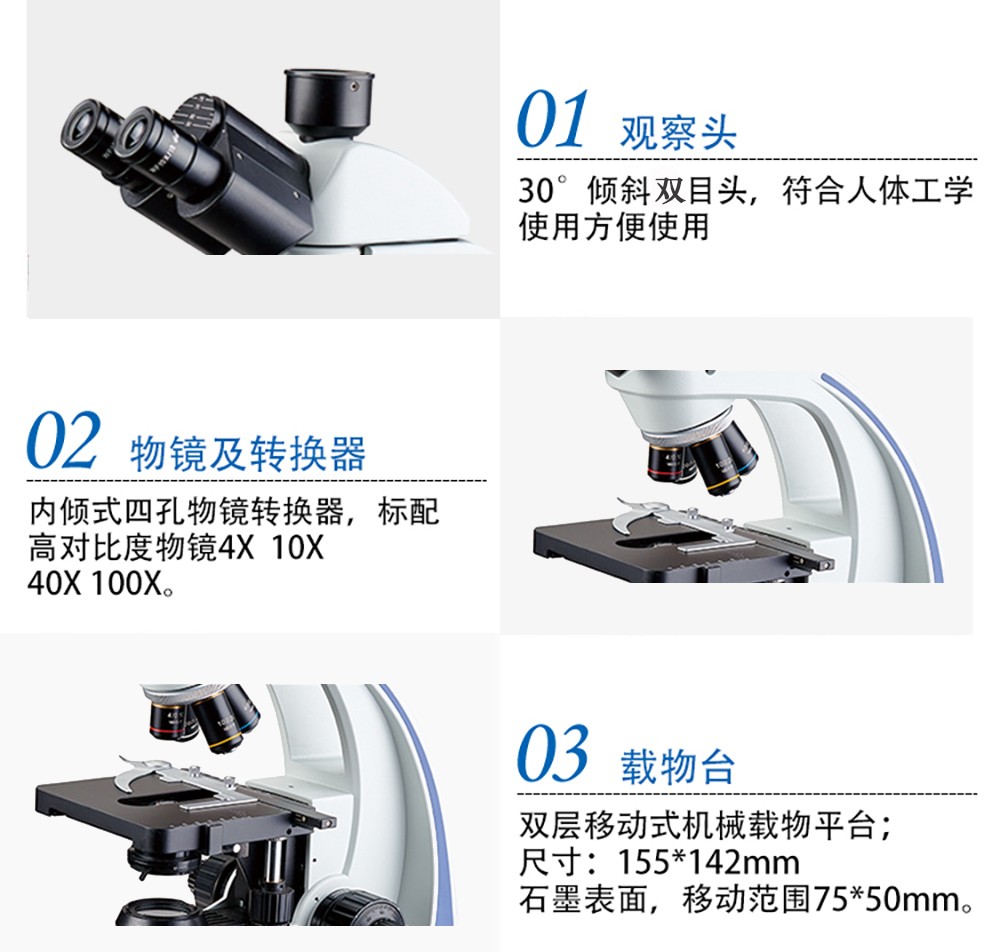

观察头装置:镜筒可360度定位旋转,旋转时镜像中心的位移≤0.06mm;30°倾斜;的铰链式双目镜观察(左右两系统放大率差≤2.0%;零视度时目镜端面位置差≤0.1mm)和第三方连接口,瞳距调节范围55-75mm,固定观察筒头部为内六角螺钉或选择便携式螺钉。

目镜配置:随机配置高眼点设计、带可折叠橡胶护眼罩的WF10X/20mm;目镜放大率准确度不超过±2%,目镜筒上有卡槽设计可将目镜锁紧定位防止掉落。双目视度可调,使双目观察更加容易;

物镜:宽带镀膜EF-N195纯铜制平场消色差物镜;物镜放大率准确度不超过±5%;物镜的误差性10-40齐焦≤0.06mm;40-100齐焦≤0.03mm

转换器:四孔定位内倾式转换器;定位稳定性≤0.006mm,更换切片时无需升、降载物台,避免了外倾式物镜转换器使用过程中容易损伤物镜的种种操作不便
载物台:三角导轨XY复合式机械移动载物台;侧向受5N水平方向作用力的不重复性≤0.005,防腐、耐磨。矩形,尺寸为155×142mm,行程75×50mm,最小读数值0.1 mm。

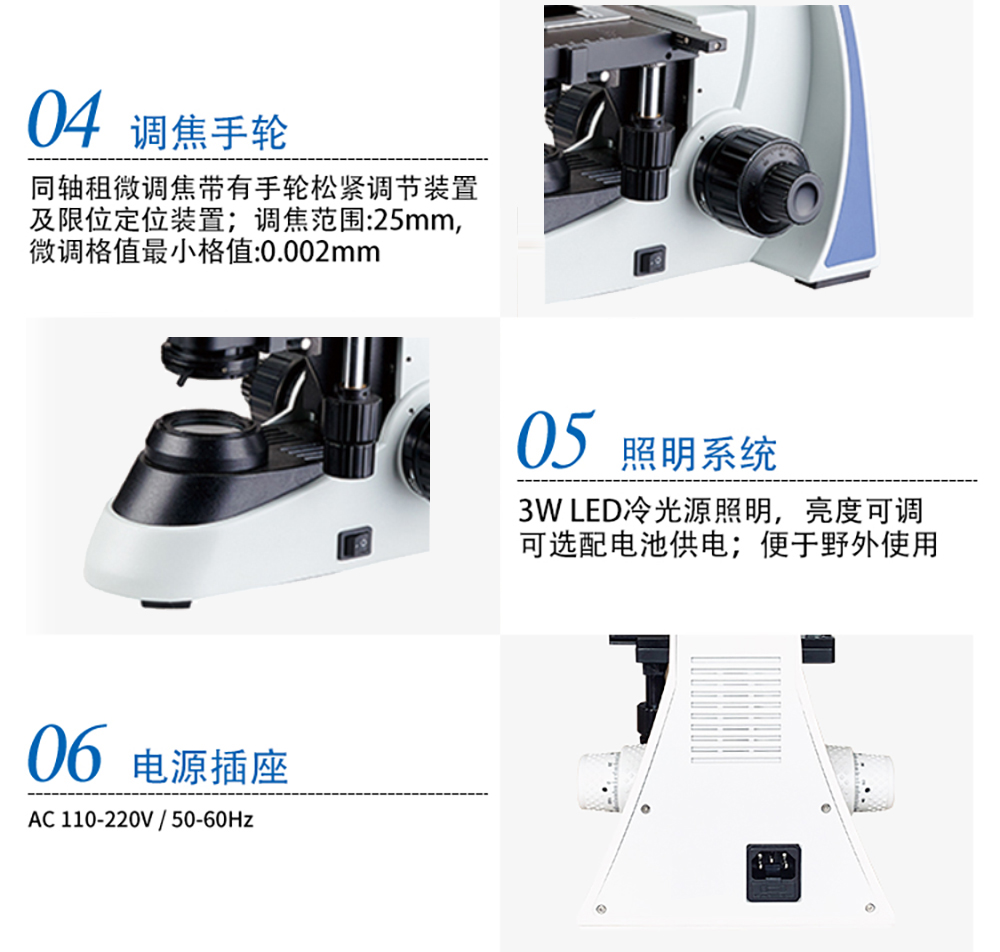

调焦机构:粗微调同轴,带有手轮松紧调节装置及限位定位装置。在载物台操作手轮的两侧设有微调焦机构,用于精确调焦;两侧有粗微调焦旋钮,具有过载保护装置,调焦范围:25mm,微调格值最小格值:0.002mm

聚光镜:N.A.1.25阿贝聚光镜,精确限位设计齿轮齿条结构,确保更为准确的观察高度。高度可自行调节。

照明:原装生产的3W LED冷光源照明,亮度可调,超长寿命、集光镜座不能轻易取下,防止经常取下造成光路中心的改变,而影响观察效果。

背板:设计有便携提手可供使用者进行搬离换位




TL2650生物显微镜

技术参数

目 镜

10X平场大视野目镜,视场直径Ф20mm

物 镜

类型

放大倍率

数值孔径

工作距离mm

盖玻片厚度mm

备  注

平场消色差物镜

4X

0.10

23.13

0.17


10X

0.25

4.09

0.17

弹簧

40X

0.65

0.60

0.17

弹簧

100X

1.25

0.38

0.17

浸油

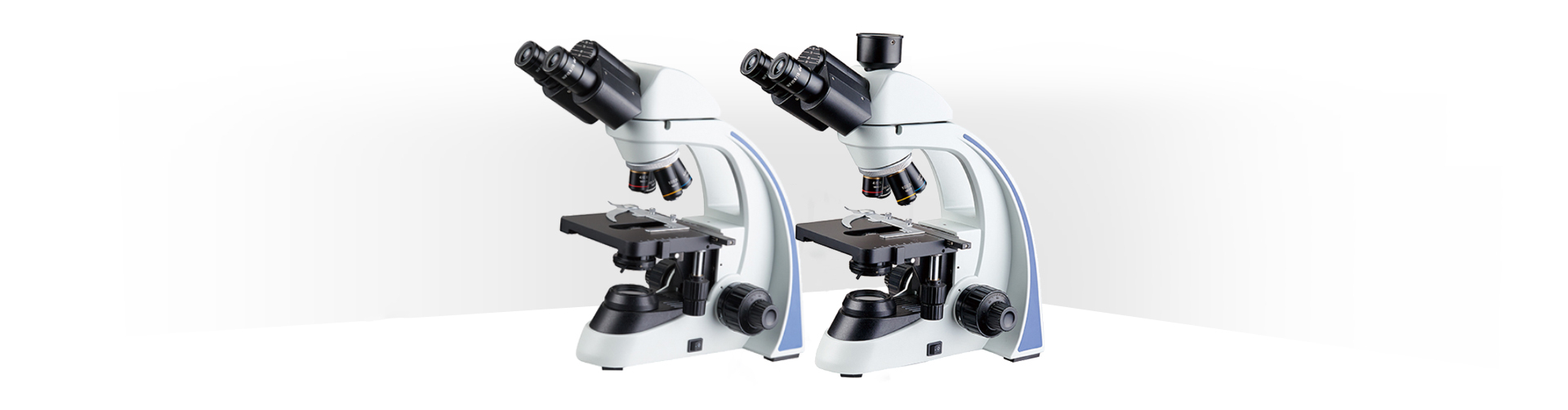

目镜筒

TL2650A

双目镜30°倾斜,双目瞳距调节范围:48~75mm。

TL2650B

三目镜100%分光 30°倾斜,双目瞳距调节范围:48~75mm。


标配1X通用接口(可选购0.5X、0.65X有效改变成像效果)

调焦机构

粗微调同轴,带有手轮松紧调节装置及限位定位装置。在载物台操作手轮的两侧设有微调焦机构,用于精确调焦;

两侧有粗微调焦旋钮,具有过载保护装置,调焦范围:25mm,微调格值最小格值:0.002mm

转换器

四孔内向内定位式转换器

载物台

双层机械移动式(尺寸:155x142mm 移动范围 75mmx50mm)

聚光系统

阿贝聚光镜,带可变孔径光阑与滤色片座,附加磨砂镜片,聚光系统可上下升降。

透射照明系统

欧式集光器 高亮度白光3WLED照明,亮度可调。

主机电源

AC 100~240V宽电压(适用于LED照明)


选购配置

USB2.0摄像头 UC300\UC500\UC1000\UC1200\UC1600

USB3.0摄像头 MC630\MC2000

HDMI 摄像头 WPC-185D-HDMI(WIFI与HDMI输出)   WPC-236-HDMI(USB与HDMI输出)

平板成像

DM1618 WIN10操作系统一体式平板成像仪

物镜

20X/0.40

目镜

WF16X/11mm  WF20X/9mm
