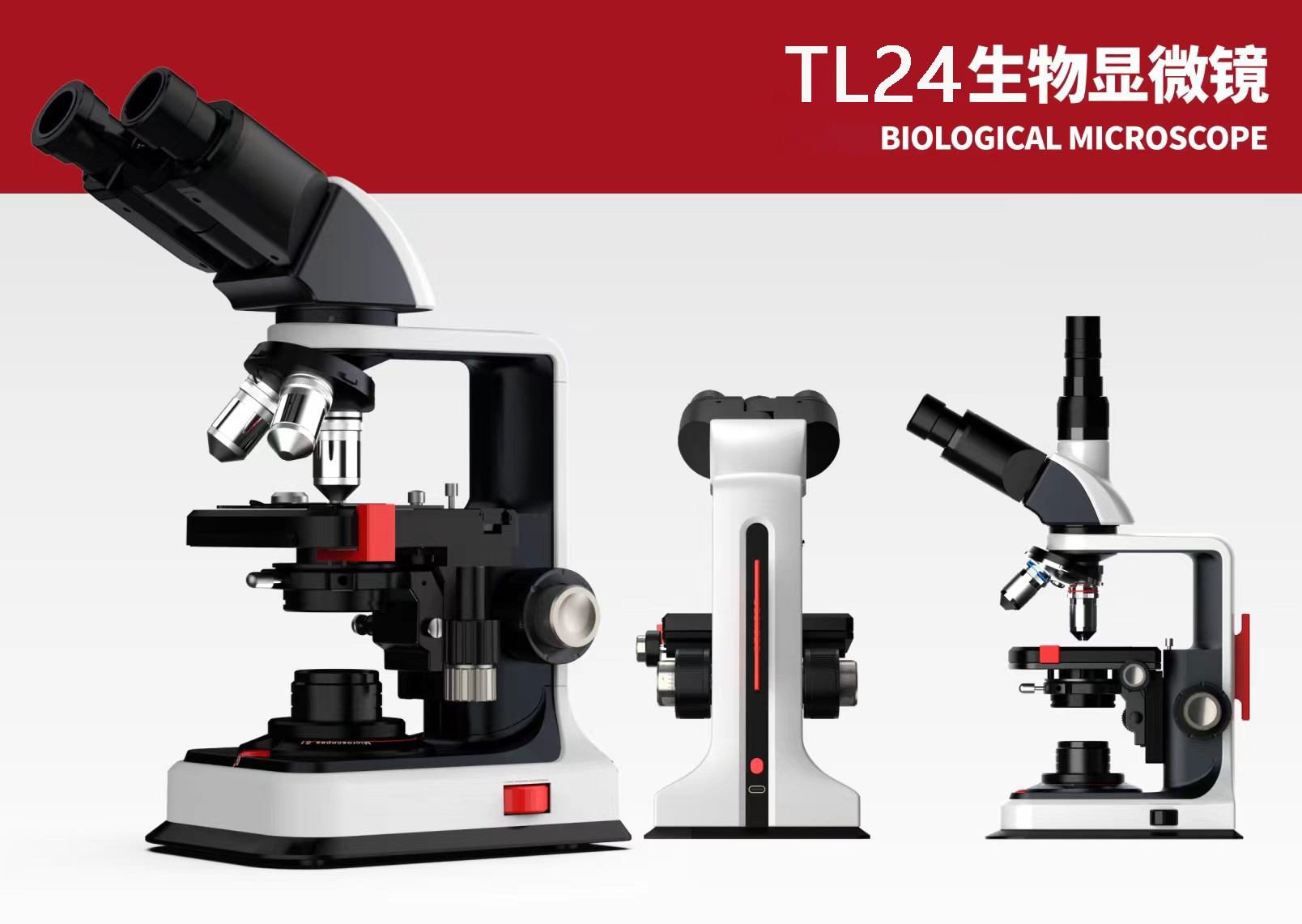

TL24实验教学生物显微镜

一、仪器用途：

TL24系列生物显微镜配置195消色差物镜和大视野目镜，具有外形美观,成像清晰，视野广阔，操作方便等特点，可广泛应用于生物学、医学、工业、农业等领域，是医疗、教学、科研等单位的理想仪器

二、仪器优势：

*2024年缔伦光学全新系列产品，美貌与质量共存体，本机成像质量较老产品有着质的飞越，同时外观新颖，流线式美感，可定制外观颜色，是教学及实验室必备仪器；

采用优良的光学系统，可提供卓越的光学性能。

流线型的设计理念，与柔和新颖的颜色搭配，使显微镜更具美感。

符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。

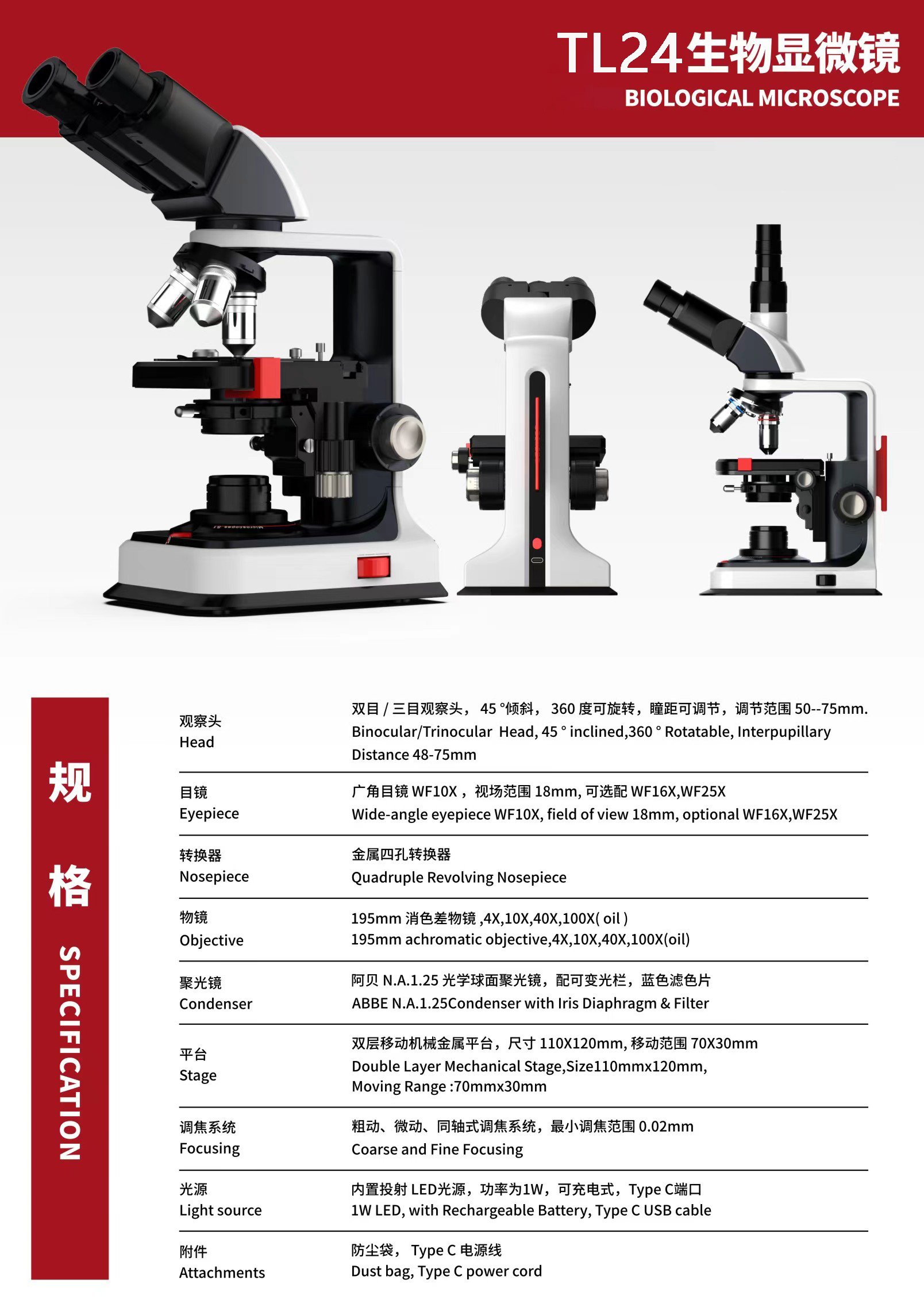

三、仪器参数：

*光学系统：配置有限远平场光学系统，整机防霉设计和大视野目镜，具有外形美观,成像清晰，视野广阔，操作方便等特点，可广泛应用于生物学、医学、工业、农业等领域，是医疗、教学、科研等单位的理想仪器

*观察头装置：镜筒可360度旋转，旋转时镜像中心的位移≤0.06mm；30°倾斜；的铰链式双目镜观察（左右两系统放大率差≤2.0%；零视度时目镜端面位置差≤0.1mm）和第三方连接口，瞳距调节范围55-75mm，固定观察筒头部为内六角螺钉或选择便携式螺钉。

*目镜配置：随机配置高眼点设计的目镜WF10X/18mm；目镜放大率准确度不超过±2%，目镜筒上有卡槽设计可将目镜锁紧定位防止掉落。双目视度可调，使双目观察更加容易；

*物镜：宽带镀膜EF-N195纯铜制消色差物镜；物镜放大率准确度不超过±5%；4X、10X、40X(弹簧)、100X(弹簧、油)； 物镜的误差性10-40齐焦≤0.06mm；40-100齐焦≤0.03mm

*转换器：金属材质四孔定位外倾式转换器；定位稳定性≤0.006mm，更换切片时无需升、降载物台，避免了外倾式物镜转换器使用过程中容易损伤物镜的种种操作不便。

*载物台：三角导轨XY复合式机械移动载物台；侧向受5N水平方向作用力的不重复性≤0.005，防腐、耐磨。矩形，尺寸为110X120mm，行程70×30mm，最小读数值0.1 mm。

调焦机构：粗微调同轴，带有手轮松紧调节装置及限位定位装置。在载物台操作手轮的两侧设有微调焦机构，用于精确调焦；两侧有粗微调焦旋钮，具有过载保护装置,调焦范围:25mm,微调格值最小格值:0.002mm

聚光镜：N.A.1.25阿贝聚光镜，精确限位设计齿轮齿条结构，确保更为准确的观察高度。聚光镜为金属材料，不含塑料件。高度可自行调节。

照明：原装生产功率为的1W LED冷光源照明，可充电式，Type C端口，亮度可调，寿命可达10万小时以上集光镜座不能轻易取下，防止经常取下造成光路中心的改变，而影响观察效果。

*背板：设计有便携提手可供使用者进行搬离换位

附加功能：具有简易相衬及暗场观察及简易偏光观察预留位。

照相机接口配置：专用C型卡口、数码相机专用接口）

四、细节详情图：

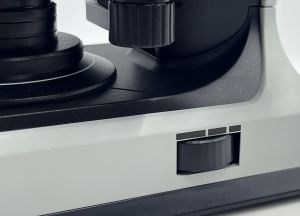

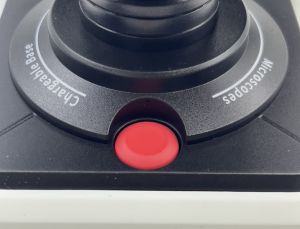

●灯光开关按钮和齿轮调节

该部位是用于调整显微镜光路中光线强度和均匀性的装置，通过旋转调节光源的亮度，旋钮的调节方式也符合人类的手部操作习惯。这种人性化的设计使得用户在使用亮度调节器时更加得心应手，提高了操作效率和用户体验。

●光圈大小调节器

旋转式移动的光圈大小调节器是控制进入显微镜的光线量，从而调节显微镜视野中的亮度。当光圈大小调节器打开时，更多的光线会进入显微镜，使视野变得更亮。相反，当光圈大小调节器关闭时，进入显微镜的光线量减少，视野会变暗。它为用户提供了灵活而精确的照明控制，帮助用户获得最佳的观察效果。

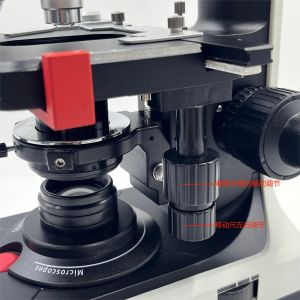

●XYZ移动手轮

该设计可以通过直观的手动操作来控制操作台的移动。具有较大的移动范围和灵活性。实验者可以根据需要调整手轮的位置以便更好地观察和操作样品。

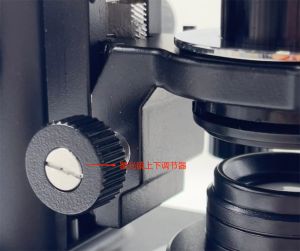

●聚光镜上下调节器

显微镜的聚光镜上下调节器是用于调整聚光镜的位置，用户可以微调聚光镜的位置，以匹配不同物镜的焦距。当更换不同倍率的物镜时，聚光镜的位置可能需要相应调整，以确保光线能够正确聚焦在物镜上，提高观察的准确性和可靠性，从而获得最佳的观察效果。

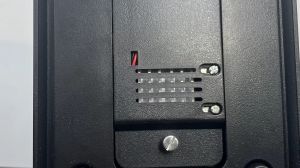

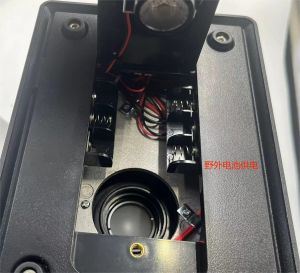

●电池安装板块

该显微镜除了能通电使用以外还能够安装电池使用。

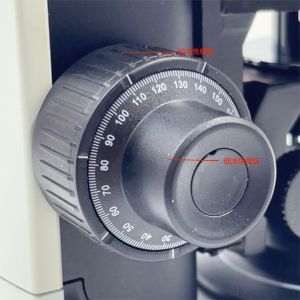

●粗准焦和细准焦调节

通过粗准焦调节和细准焦调节，确保样本在视野中清晰可见，从而提高观察效果和准确性。使用带有刻度的调节器，用户可以轻松地调整显微镜的焦距。

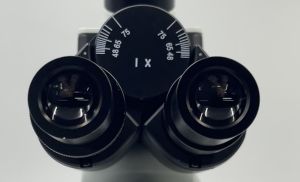

●目镜配置和瞳间距

为了适应不同用户的个性化需求，瞳间距可调节范围在48毫米到75毫米之间，确保每位用户可以根据自身条件进行精确设置。高眼点设计的目镜双目视度可调，使双目观察更加容易,为用户提供更为舒适的使用体验。

TL24实验教学生物显微镜
