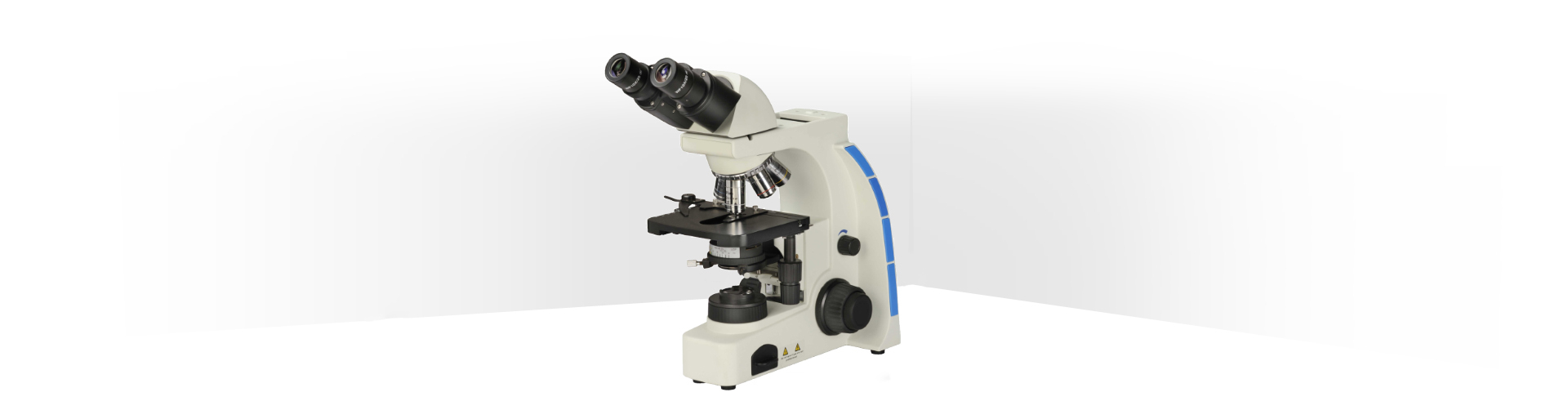

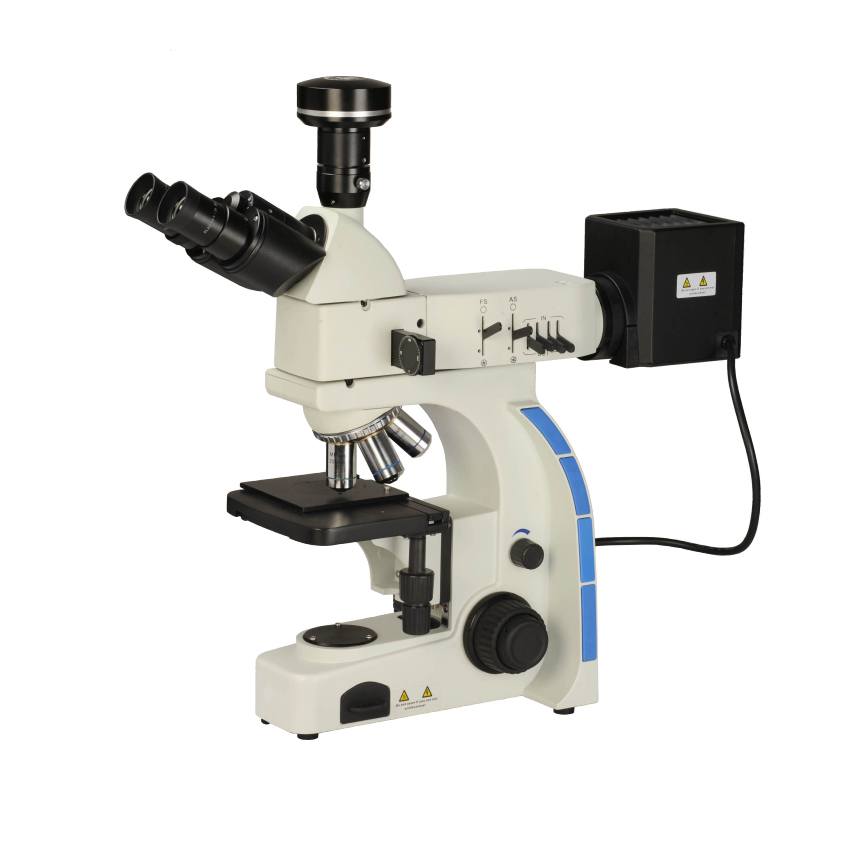

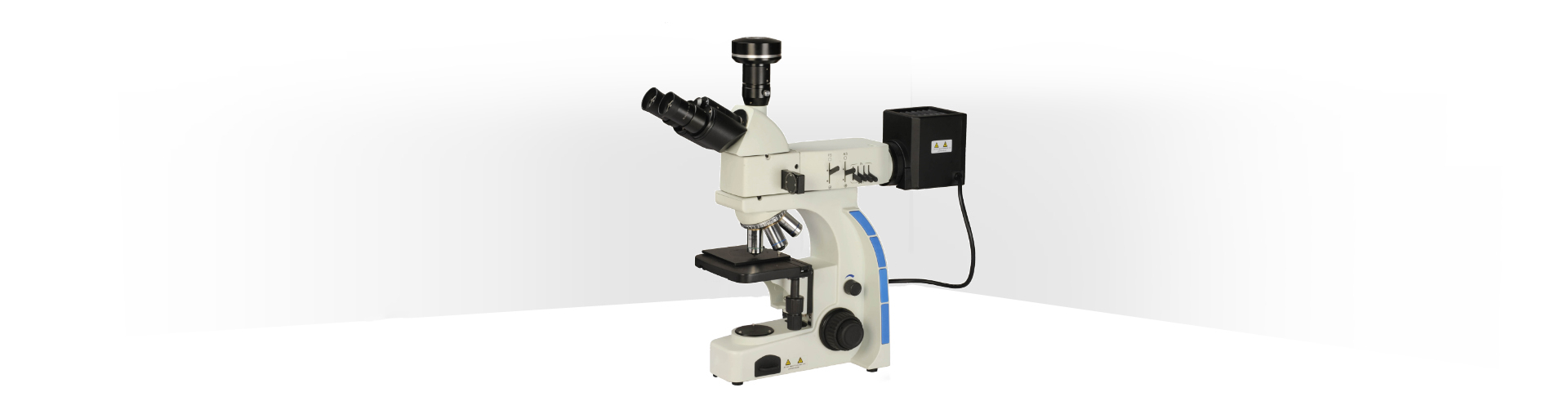

PJ210透射金相显微镜
一、适用范围：
适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物体即要透射光反射光照明的的物体如：气弹簧、集成块、印刷电路板、液晶板、薄膜、纤维、纺织、镀涂层以及其它非金属材料也适合医药、农林、公安、校园、科研部门作观察分析用。同时也是金属学、矿物学、精密工程学、电子学等研究的理想仪器。可搭载数码摄影摄像装置。
二、仪器介绍：
◆UCIS无限远色差独立校正光学系统，放大倍数可达40-1600X(选配）
◆载物台上下升降机构斜齿设计，载物台能承受2-5kg的压力不下滑
◆聚光镜孔径光阑上配备物镜色圈相同的标记，能快速准确获得合适的进光量以达到不错的图像分辨率
◆显微镜散热专利技术，保证了在24工作情况下，显微镜主机仍然能够保持较低温度

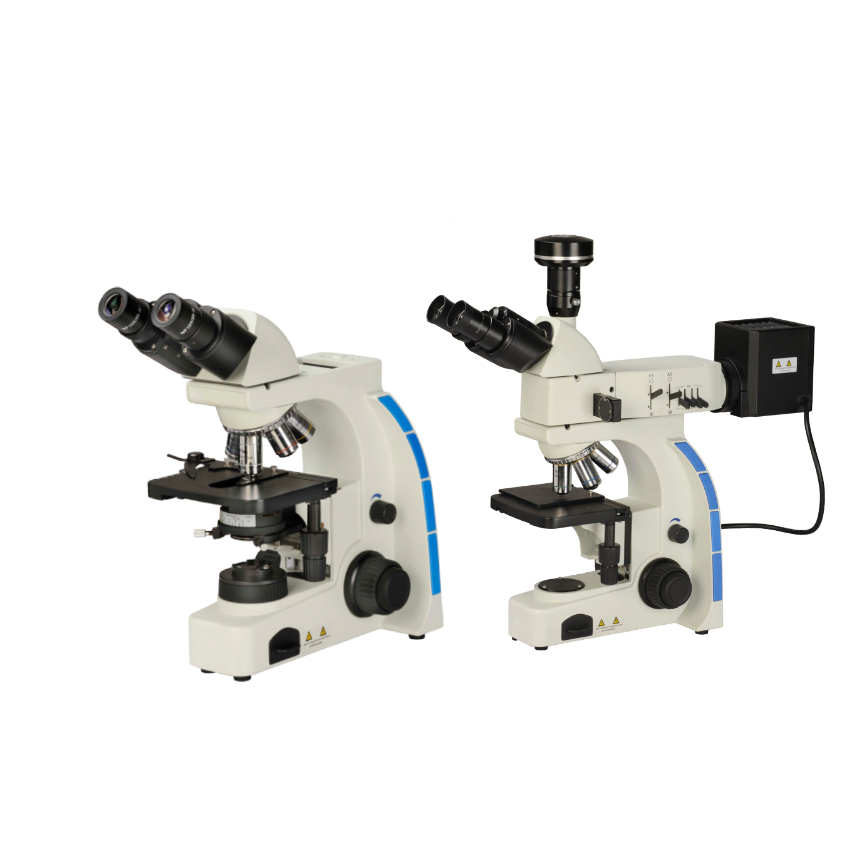

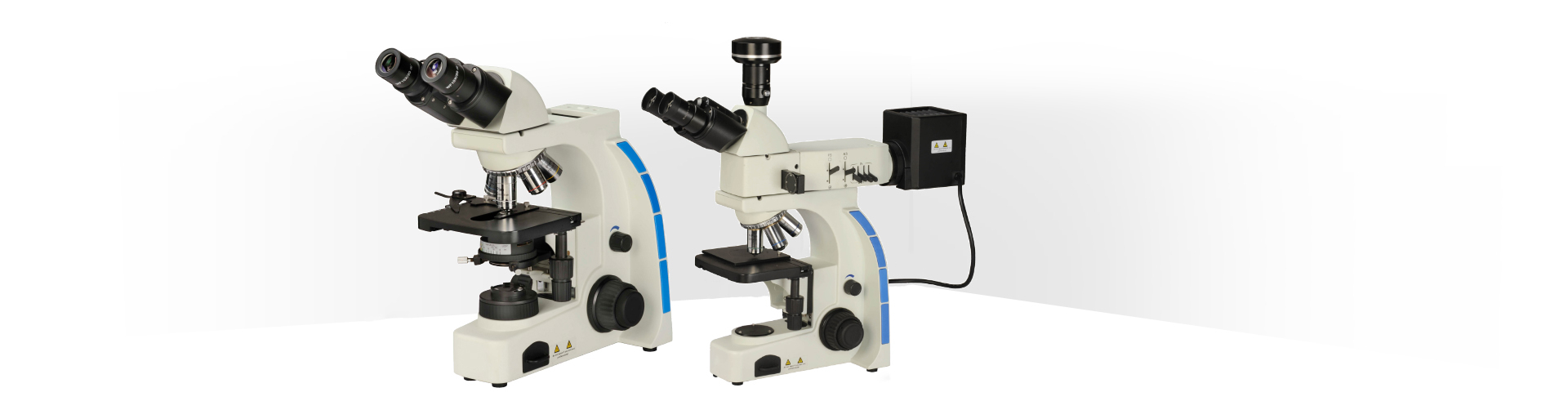

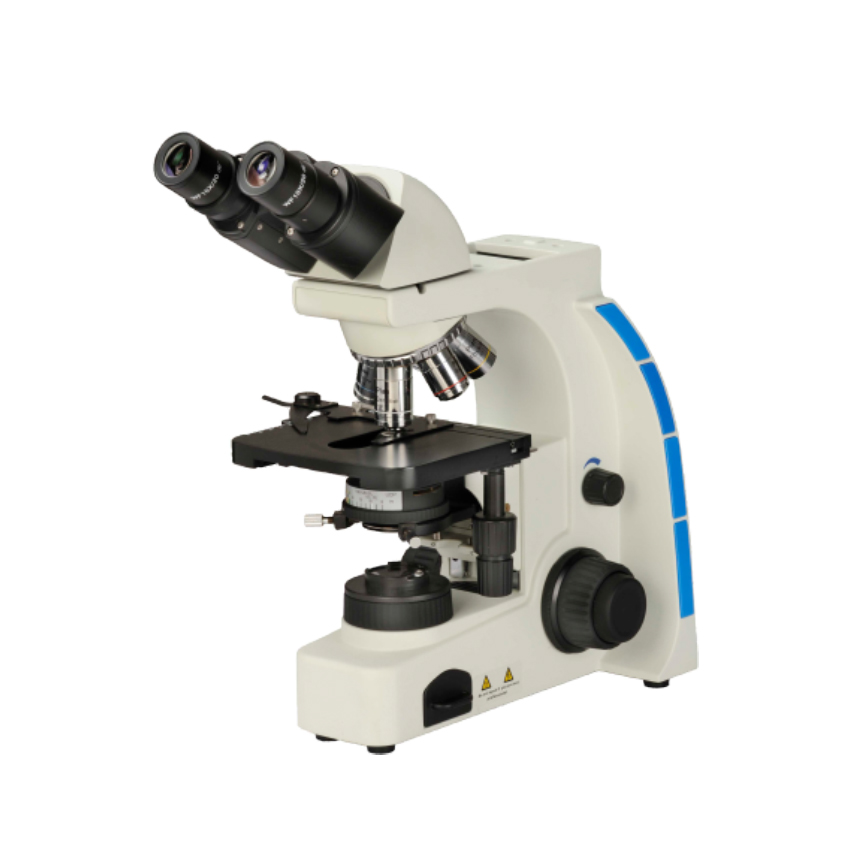

PJ210透射金相显微镜
三、仪器参数：
名称 | 技术参数 | PJ210 | PJ220 | |
光学系统 | UCIS无限远色差独立校正光学系统 | ● | ● | |
观察筒 | 三目观察筒，30°倾斜，360°旋转，瞳距52-75mm，±5视度调节 | ● | ● | |
目镜 | 高眼点平场目镜10X/Φ20mm | ●● | ●● | |
平场分划目镜10X/Φ20mm | ● | ● | ||
平场目镜16X/Φ13mm | ○○ | ○○ | ||
物镜 | 无限远平场消色差物镜5X | ○ | ○ | |
无限远长距平场消色差物镜10X | ● | ● | ||
无限远长距平场消色差物镜20X（S） | ● | ● | ||
无限远长距平场消色差物镜50X（S） | ● | ● | ||
无限远长距平场消色差物镜80X（S） | ● | ● | ||
无限远长距平场消色差干物镜100X | ○ | ○ | ||
聚光镜 | 阿贝聚光镜 | ● | ● | |
浸液暗场聚光镜 | ○ | ○ | ||
摇出式聚光镜 | ○ | ○ | ||
干式暗场聚光镜 | ○ | ○ | ||
载物台 | 机械移动平台156mmX138mm，行程76X54mm | ● | ● | |
机械移动平台185mmX177mm，行程75X50mm | ○ | ○ | ||
转换器 | 四孔内定位转换器 | ○ | ○ | |
五孔内定位转换器 | ● | ● | ||
照明系统 | 落射照明 | 12V100W卤素灯箱 | ○ | ● |
12V50W卤素灯电源箱 | ○ | ● | ||
12V100W卤素灯电源箱 | ○ | ○ | ||
透射照明 | 6V20W卤素灯 | ● | ● | |
6V30W卤素灯 | ○ | ○ | ||
12V50W卤素灯 | ○ | ● | ||
12V100W卤素灯 | ○ | ○ | ||
金相落射照明器 | ○ | ● | ||
滤色片 | 蓝滤色片 | ● | ● | |
绿滤色片 | ○ | ○ | ||
黄滤色片 | ○ | ○ | ||
毛玻璃片 | ● | ● | ||
偏光装置 | 起偏镜、检偏镜 | ● | ● | |
摄影接口 | 0.65X C接口 | ● | ● | |
0.5X C接口 | ○ | ○ | ||
1X C接口 | ○ | ○ | ||
