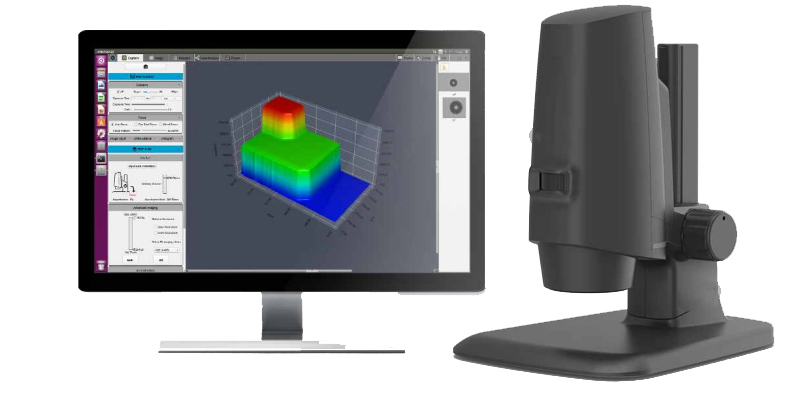

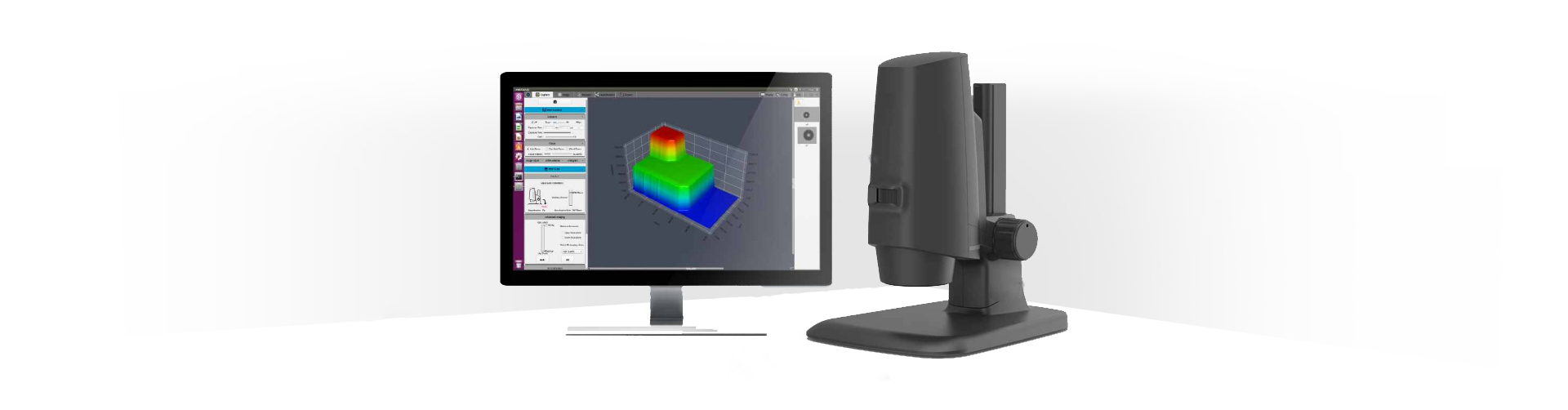

GC80超景深三维立体显微系统

TG80超景深三维立体显微系统

① 高速自动对焦,省去了频繁手动对焦的过程;

② 超景深影像,突破了显微景深浅的观察瓶颈;

③ 三维成像测量,解决了立体分析的显微难题。


GC80,让您的显微分析更客观、更精确、更高效!

3D测量

记录物体完整尺寸信息

10秒即可创建3D模型,进行任意位置的三维测量,并能实时记录数据,≤50微米Z轴测量精度以及≤5微米重复精度可满足绝大数的显微测量需求。

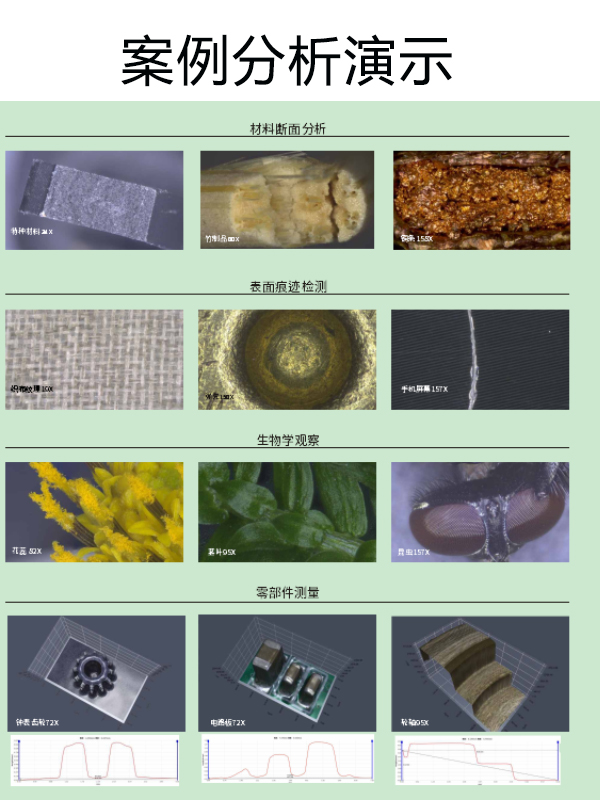

昆虫复眼

在同一平面上观察复眼特征


弹壳痕迹鉴定

在同一平面上观察不同特征点


超景深影像

实现清晰立体的显微观察

实时景深拓展(EDF)功能,1秒获得全幅对焦画面,光机电一体化结构及算法联动技术能够解决第三方软、硬件系统偏差造成的角度旋转及焦面不平坦等问题,从而实现在同一平面进行超景深观察。

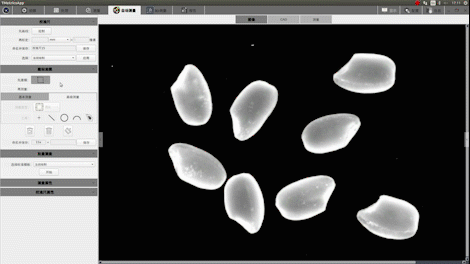

自动边缘抽取功能可快速完成标准品的测量,一键批量测量,自动完成未知样品的测量与分析。3微米分辨率,测量精度≤5微米,重复精度≤3微米,有效消除人为误差。

自动测量

提高微小器件测量效率


16-160X放大观察

全程高速自动对焦

采用液体镜头自动对焦技术,鼠标点击处,即刻自动对焦,省去以往需要手动对焦的繁琐过程,让显微操作变得简单、流畅。



自动创建报告

轻松愉快的结束工作!

不仅可以保存图像、视频数据,还能自动创建图文并茂的测试报告,工作流中涉及的测量数据均可导出,操作结束,工作即完成,简单又轻松!

产品型号GC80
相机参数传感器Sony 1/2"CMOS彩色
分辨率200万像素(1920×1080)
像元尺寸3.75μm×3.75μm
快门模式电子卷帘曝光
扫描方式逐行扫描
帧率60fps(Normal)
30fps(WDR)
增益自动/手动
曝光时间自动:0.5ms-16.6ms,手动:0-1s
白平衡自动/手动
图像存储TIFF/JPEG
视频格式AVI/MP4(1080P)
位宽24bit
电子接口高清接口HDMI 2.0
存储容量内置32G Emmc
开关
LED指示灯开机亮蓝灯
网络连接百兆以太网
USB3.0Host x2
USB2.0Host x2
电源12V8A
输入鼠标输入USB鼠标
键盘输入USB键盘
光学参数系统放大倍率16x-160x
光学倍率0.25-2.5X
光学分辨率3μm
工作距离范围:35mm-220mm,最佳:81±1mm
视野大小最小倍:28.8mmx16.2mmx200mm
最大倍:2.88mmx1.62mmx4.5mm
对焦方式自动/手动
Z轴调整方式手动
Z轴调整行程200mm(单圈23mm)
光源照明四分区LED环形灯
照明寿命40000小时
色温6500K左右
高级功能
(嵌入式)
自动对焦连续自动/单次自动
倍率识别自动
3D降噪支持
WDR功能支持
实时EDoF支持
边缘增强支持
灰度系数修正(对比度)支持
色彩增强支持
平场校正支持
e预览模式正常/负片/浮雕/灰度
3D显示支持
测量功能
(嵌入式)
2D测量基本元素直线、半径、直径、角度、弧、平行线、垂线
2D测量标尺显示
2D自动测量最小倍:测量精度±20um  重复精度±13um
最大倍:测量精度±5um  重复精度±3um
3D测量最大倍:测量精度±50um  重复精度±5um
其他工作温度范围5°C到40°C
相对湿度低于85%(无冷凝)
重量6.5Kg
外观尺寸(宽x高x深)276mm x 402mm x 363mm
CE认证
RoHs认证
在线升级支持
参考标准:GB∕T 1182-2018 ,ISO 25178
