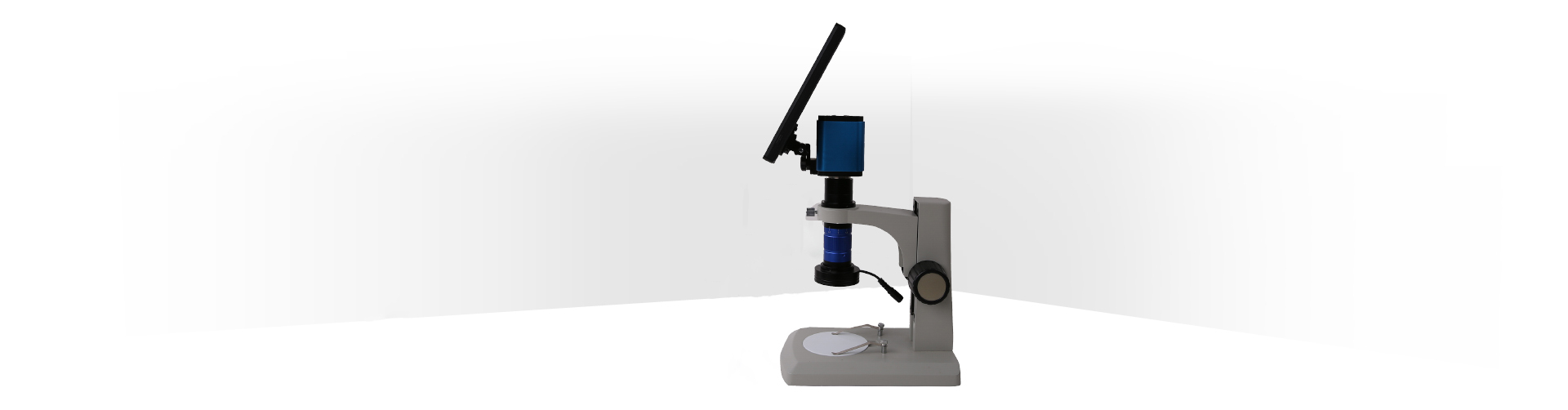

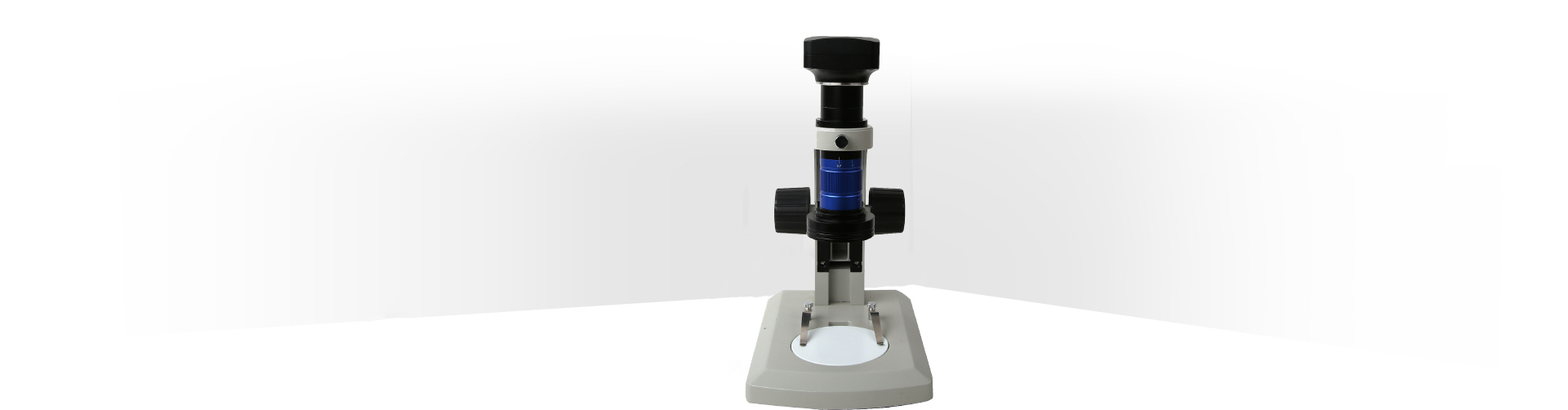

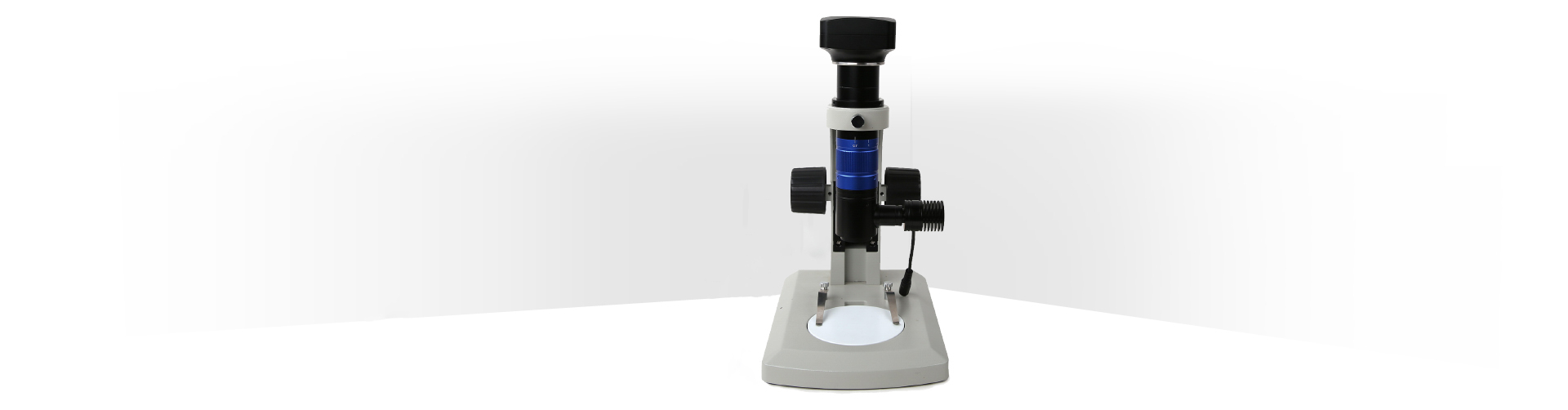

XTL-756数码单筒连续变倍显微镜

XTL-756数码单筒连续变倍显微镜

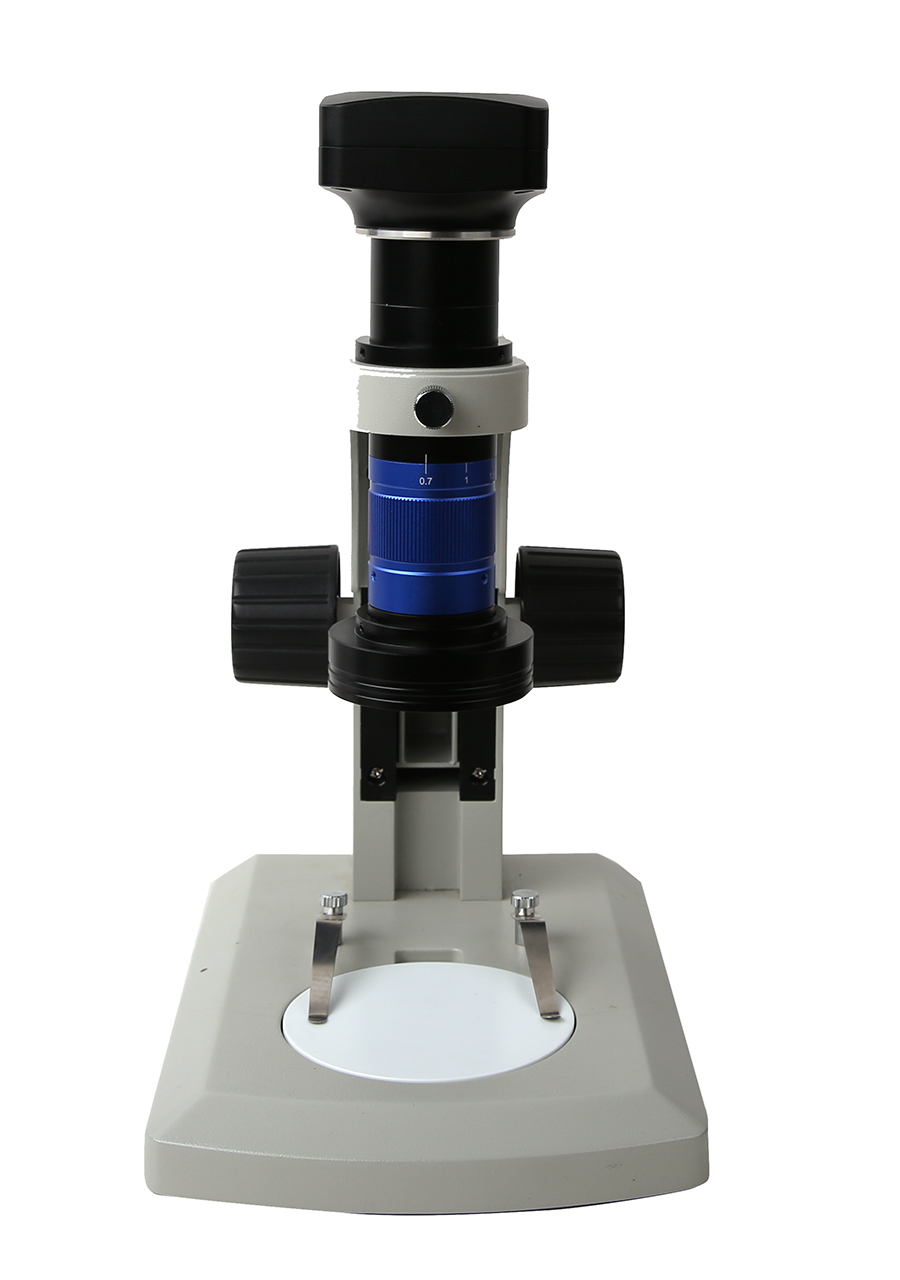

一、XTL-756单筒变倍显微物镜的原理

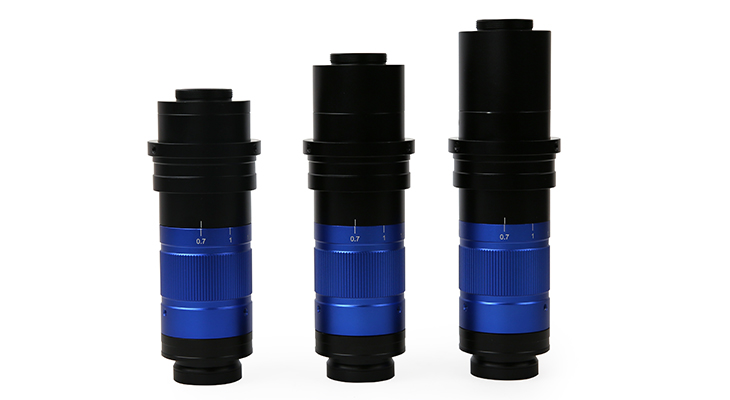

数码用连续变倍显微物镜又称为单筒连续变倍数码显微镜,连续变倍数码显微镜,连续变倍工业镜头,连续变倍镜头等。XTL-756数码用连续变倍显微物镜采用了双侧平行光路设计

二、主要特点如下:

1. 基础的搭配XTL-756-W100-TV100-A50具有0.7X-5.6X变倍范围

2. 大变倍比:8X

3. 大NA:0.018-0.092(使用1x辅助物镜)

4. 高分辨率:18.6um-3.65um(使用1x辅助物镜)

5. 大视场:0.99mm-31.74mm

6. 大像面,最大可适配图像传感器尺寸:2/3英寸(使用1x TV镜头)

7. 工作距离:37.5mm-160mm

8. 变倍过程齐焦

9. 可搭配无限远显微物镜使用(生物显微物镜与金相显微物镜均可)

10. 紧凑的尺寸:150mm x 40mm

11. 附加物镜可选0.50x,0.75x,1.00x,1.50x,2.00x

12. TV镜可选0.50x,0.75x,1.00x,1.50x,2.00x

13. 亮度可调的LED环形光源(可选)

14. 亮度可调的LED环形偏振光源(可选)

15. 亮度可调的LED同轴照明光源(可选)

16. 45mm或50mm的支架适配器(可选)

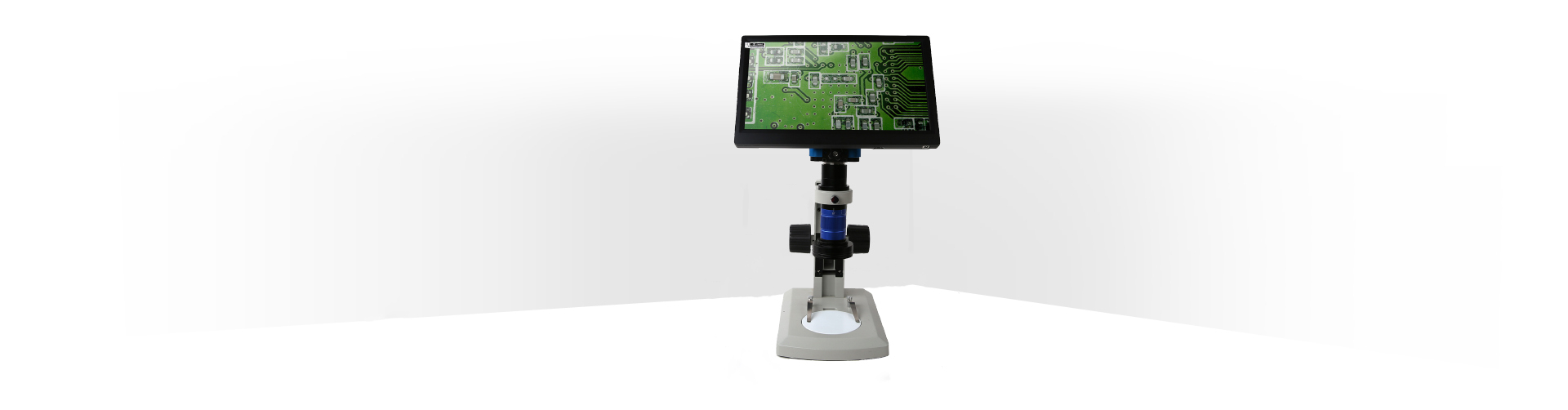

三、整机配套:

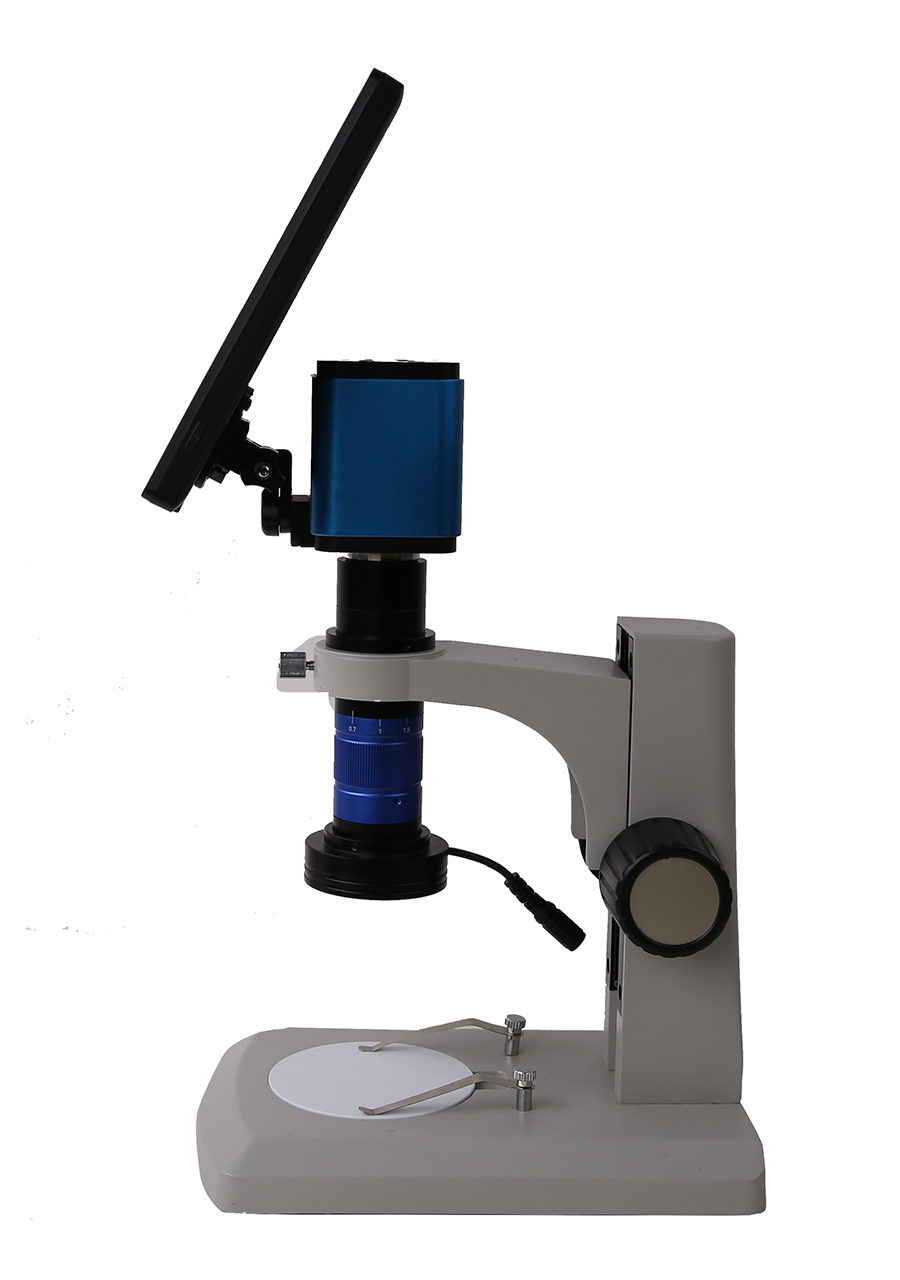

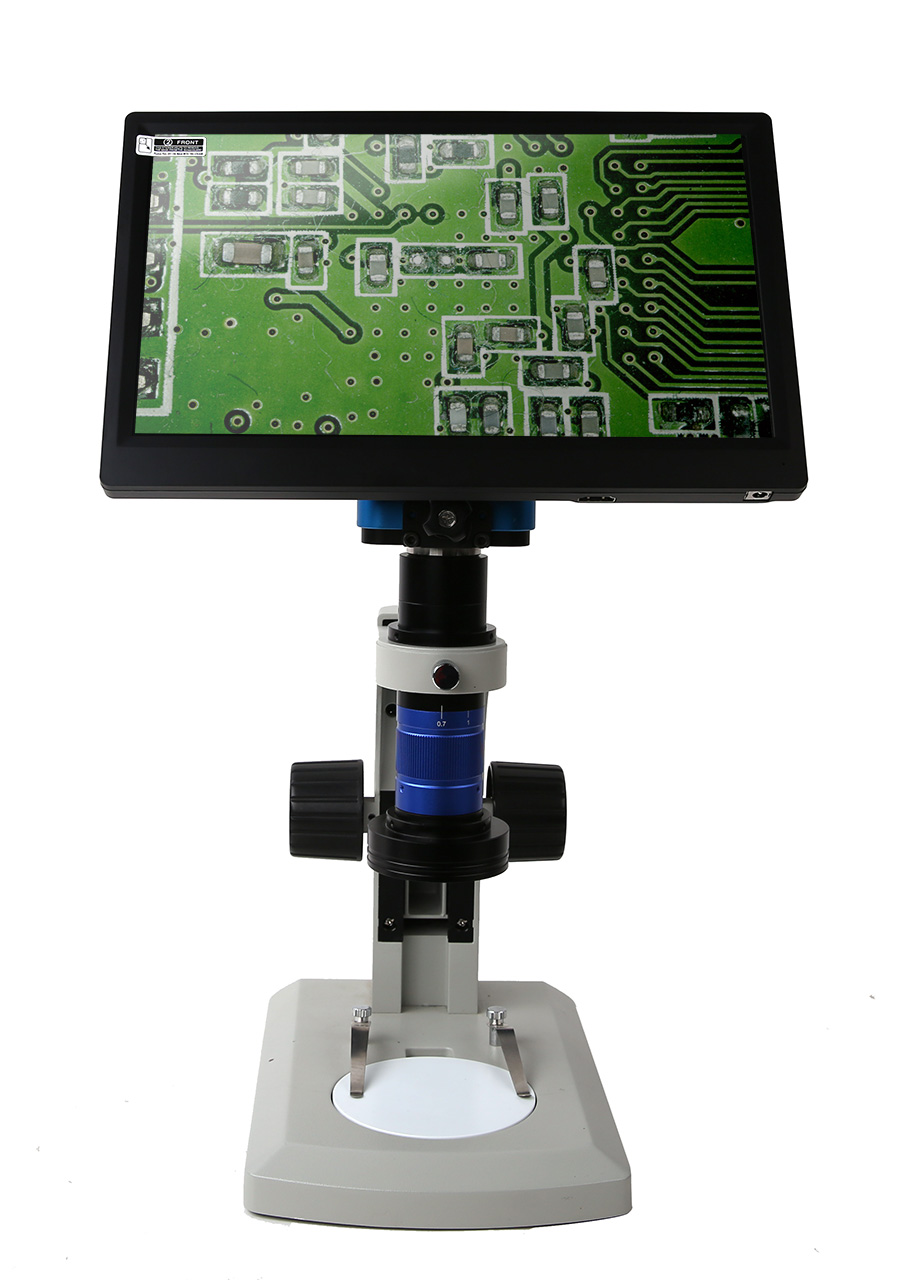

 1、756变焦镜头;2、WPC-1080摄像头;3、机架;4、10.1寸显示屏;5、有线鼠标;6、线材:HDMI线、电源转接线、电源适配器、储存卡32G;7、LED环形灯(可选购同轴灯)


XTL-756数码单筒连续变倍显微镜

三、XTL-756规格参数

XTL-756搭配不同辅助物镜和TV镜头后的参数列于表 1中。搭配1X辅助物镜和1X TV镜头的参数是表中其他数据的基准,列于表格左上角的红色框圈选的单元格中。

表 1 XTL-756参数表

辅助物镜

参数

TV镜头

1.0X(2/3"传感器)
TV100

0.5X(1/3"传感器)
TV050

0.75X(1/1.8"传感器)
TV075

1.5X(1"传感器)
TV150

2.0X(4/3"传感器)
TV200

低倍

高倍

低倍

高倍

低倍

高倍

低倍

高倍

低倍

高倍

1.0X
(80mm WD)
W100

倍率

0.70X~5.60X

0.35X~2.80X

0.53X~4.20X

1.05X~8.40X

1.40X~11.20X

线视场

15.8mm

1.96mm

15.8mm

1.96mm

15.8mm

1.96mm

15.8mm

1.96mm

15.8mm

1.96mm

NA

0.018

0.092

0.018

0.092

0.018

0.092

0.018

0.092

0.018

0.092

0.5X
160mm WD
W050

倍率

0.35X~2.80X

0.18X~1.40X

0.26X~2.10X

0.53X~4.20X

0.70X~5.60X

线视场

31.74mm

3.93mm

31.74mm

3.93mm

31.74mm

3.93mm

31.74mm

3.93mm

31.74mm

3.93mm

NA

0.009

0.046

0.009

0.046

0.009

0.046

0.009

0.046

0.009

0.046

0.75X
(105mm WD)
W075

倍率

0.53X~4.20X

0.26X~2.10X

0.40X~3.15X

0.7988X~6.30X

1.05X~8.40X

线视场

20.99mm

2.61mm

20.99mm

2.61mm

20.99mm

2.61mm

20.99mm

2.61mm

20.99mm

2.61mm

NA

0.013

0.069

0.013

0.069

0.013

0.069

0.013

0.069

0.013

0.069

1.5X
(51.5mm WD)
W150

倍率

1.05X~8.40X

0.53X~4.20X

0.79X~6.30X

1.58X~12.60X

2.10X~16.80X

线视场

10.46mm

1.31mm

10.46mm

1.31mm

10.46mm

1.31mm

10.46mm

1.31mm

10.46mm

1.31mm

NA

0.026

0.138

0.026

0.138

0.026

0.138

0.026

0.138

0.026

0.138

2.0X
(37.5mm WD)
W200

倍率

1.40X~11.20X

0.70X~5.60X

1.05X~8.40X

2.10X~16.80X

2.80X~22.40X

线视场

7.90mm

1.00mm

7.90mm

0.99mm

7.90mm

0.99mm

7.90mm

0.99mm

7.90mm

0.99mm

NA

0.035

0.182

0.035

0.182

0.035

0.182

0.035

0.182

0.035

0.182

备注

当使用同轴光照明时,低放大倍率可能会产生渐晕。

当使用无限远显微物镜作为辅助物镜(可能需要显微物镜适配器)时,XTL-756的放大倍率、视场角和NA值由显微物镜的参数决定。
