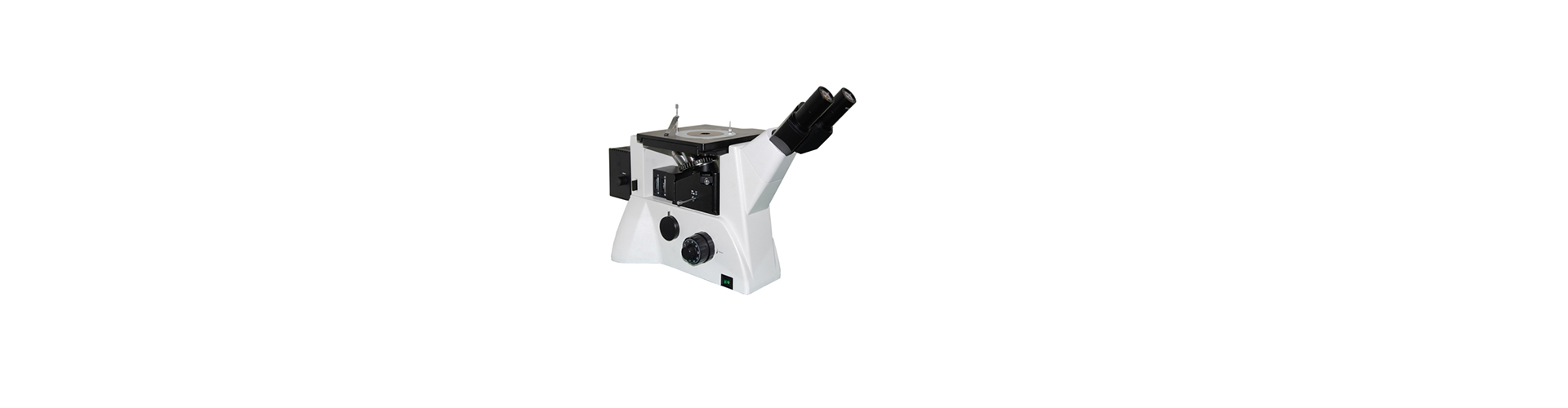

MR5000倒置金相显微镜

MR5000倒置金相显微镜



MR5000倒置金相显微镜采用优质的无限远光学系统,同时配备明暗场通用的长工作距离平场平场消色差物镜,多光路的系统设计,可同时支持双目镜筒观察和数码摄像装置观察。MR5000倒置金相显微镜可广泛应用于研究金属的显微组织,能在明场、暗场、偏光、微分干涉下进行观察和摄影,配备专用软件,更可同步进行测量分析。可供研究单位、冶金、机械制造工厂以及高等工业院校进行金属学与热处理、金属物理学、炼钢与铸造过程等金相试验研究之用。


2 (2).png

2 (1).png

4 (2).png

4 (1).png





倒置金相显微镜配置表:

名 称

规格

配置

光学系统

    无限远光学系统

主 机

    MR5000倒置金相显微镜主机

观 察 筒

    铰链式双目镜筒,45°倾斜;

    分光比:观察80% 摄影20% 或观察100% 或摄影100%

目 镜

    10X/Φ22mm 大视场目镜;

    15X/Φ16mm 大视场目镜

    20X/Φ12mm 大视场目镜

   10X/Φ20mm 带十字分划测微目镜(0.1mm)

物镜转换器

    五孔物镜转换器

物 镜

无限远长工作距离平场消色差物镜(明暗场通用)

5X/0.12    有效工作距离:10mm

10X/0.25   有效工作距离:10mm

20X/0.4    有效工作距离:5mm

50X/0.75   有效工作距离:1.3mm

100X/0.90  有效工作距离:0.7mm

调焦机构

    粗微动同轴调焦 微调格值:0.002mm

    行程(从载物台表面焦点起):向上1mm,向下7mm

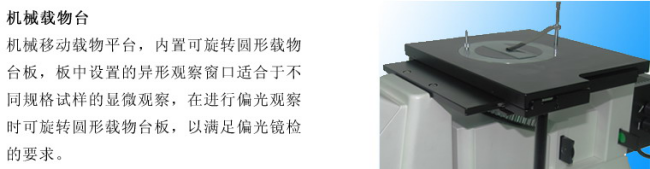

载 物 台

    台面尺寸:226mm×178mm

   平台压片两只

    小平台:水滴型、小孔、大孔各一

机械移动平台

    移动范围:40mm×40mm

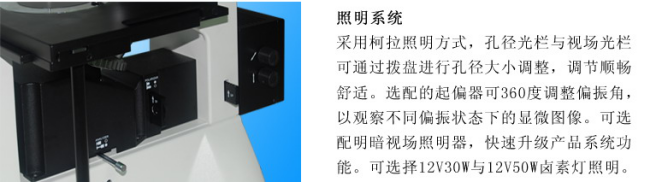

照 明

    12V50卤素灯,中心、光亮度连续可调

微分干涉

    可适用于5X、10X、20X、50X、100X物镜

滤 色 片

    内置转盘式(绿色、蓝色、黄色、灰色、毛玻片)

附 件

    起偏镜

    物镜测微尺(精度为0.01mm)

    灯室调校物镜

    数码相机转接镜

    CCD转接镜

    数码CCD工业相机及测量软件、金相分析软件

注:●为标准配置  ○为选购配
