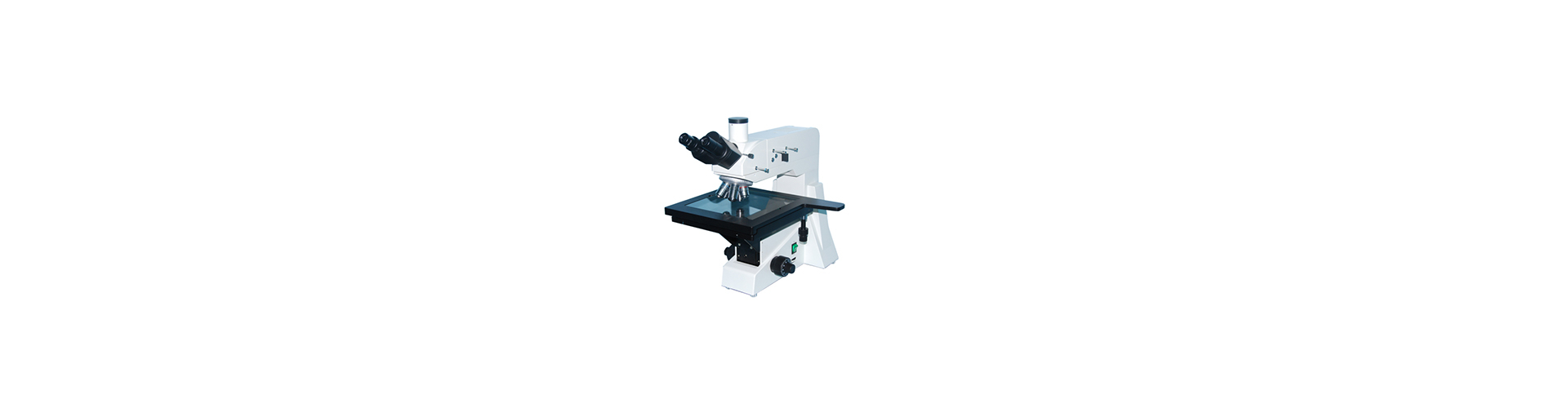

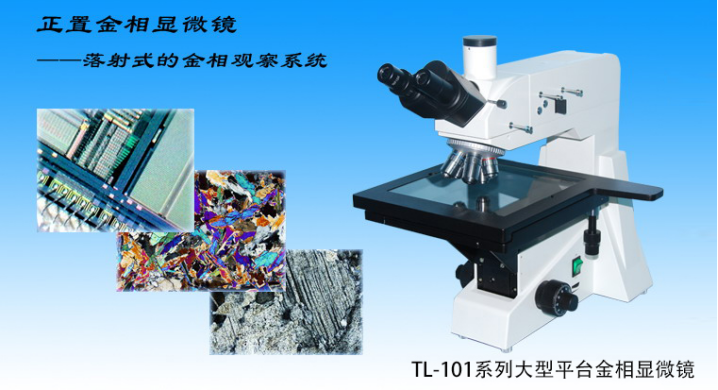

TL-101系列大型平台金相显微镜

TL-101系列大型平台金相显微镜


TL-101系列正置金相显微镜适用于对不透明物体的进行显微观察。配置大移动范围的机械式载物台、落射照明器、内置偏光观察装置,具有图像清晰、衬度好,造型美观,操作方便等特点,是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。







金相显微镜性能特点

▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰

▲ 配置大移动范围的载物台,能快速和慢速移动。

▲ 粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:0.7μm。
▲ 6V 20W卤素灯,亮度可调。

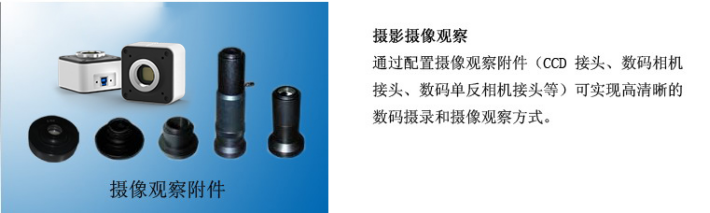

▲ 三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。













金相显微镜标准配置

型号

TL-101

TL-101A

目镜

大视野 WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片) PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL L10X/0.25

长距平场消色差物镜(无盖玻片)PL L20X/0.40

长距平场消色差物镜(无盖玻片)PL L40X/0.60

长距平场消色差物镜(无盖玻片)PL L80X/0.80

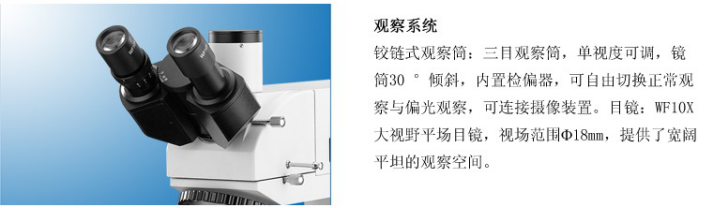

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(,,绿)滤色片和磨砂玻璃

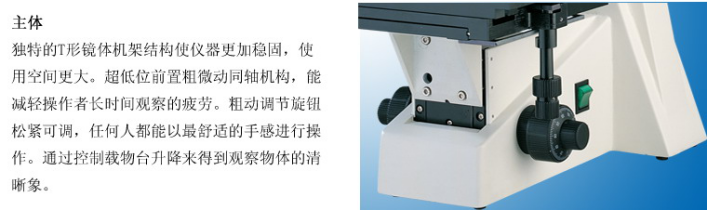

调焦机构

载物台升降,粗微动同轴调焦, 微动格值0.7μm, 粗动松紧可调,带锁紧和限位装置

转换器

五孔 (外向式滚珠内定位)  Quintuple(Frontward ball bearing inner locating)

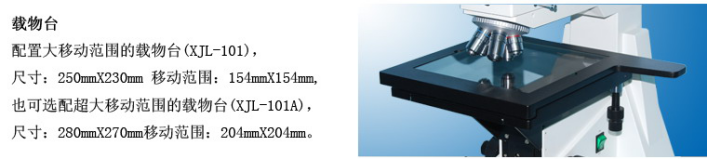

载物台

三层机械移动式尺寸: 250mmX230mm,移动范围: 154mmX154mm

三层机械移动式尺寸: 280mmX270mm,移动范围: 204mmX204mm
