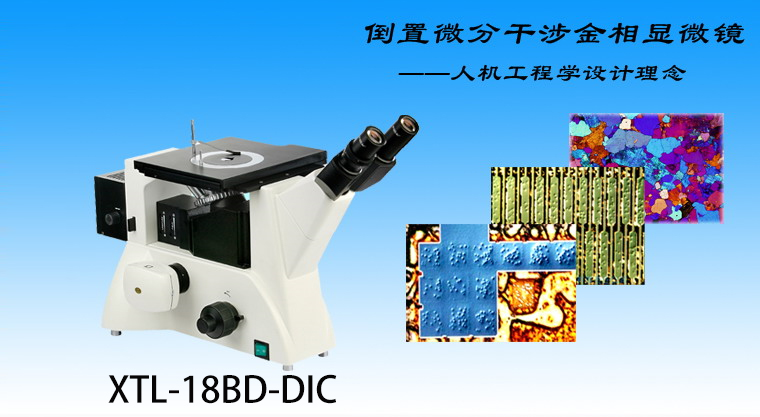

XTL-18BD-DIC微分干涉倒置金相显微镜

仪器简介：

采用优良的无限远光学系统，可提供出色的光学性能。紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。模块化的功能设计，可以方便升级系统，实现偏振观察、暗视场观察、明视场微分干涉观察等功能。照明系统充分考虑散热性与anquan性，可快速更换灯泡。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。可用于半导体硅晶片、LCD基板、固体粉未及其它工业试样的显微观察，是材料学、精密电子工程学等领域研究的理想仪器。

概述

电脑型研究级金相显微镜为三目倒置式金相显微镜，采用全新设计的无限远光学系统，可广泛应用于铸造、冶炼、热处理的研究，原材料检验或材料处理分析等多种检测的倒置显微镜。该机全面涵盖明场、暗场、简易偏光、微分干涉等多种观察方式，适应多种研究需求。

1、设备清单（每套数量）

1）金相显微镜主机 1套

2）备附件：

①　目镜PL10X/22m（带测微尺）2个

②　观察筒1个

③　物镜5X、10X、20X、50X、100X    1套

④　转换器1个

⑤　机架1个

⑥　载物台1个

⑦　偏光附件1个

⑧　滤色片1个

⑨　测微尺1个

⑩　微分干涉附件1个

⑪　成像系统（带图像分析软件）1套

⑫　台式计算机1台

3）随机资料：使用说明书、合格证、保修卡各1份

2、技术指标：

1）放大倍数：50X-1000X。

2）光学系统：无限远色差校正光学系统，可实现明场、暗场、偏光、微分干涉四种观察方式。

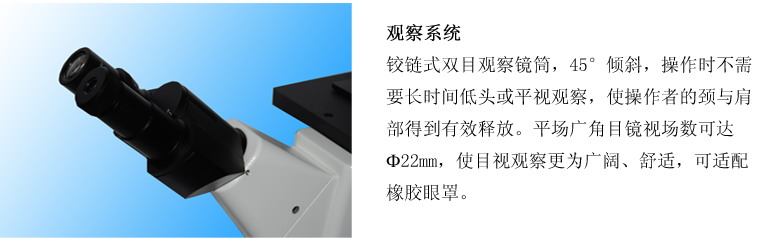

3）观察筒：三目观察筒,45°倾斜,瞳距调节范围50-75mm,两档式分光比：双目:三目=100：0或0：100。铰链组可360°旋转，在标准65mm 瞳距时。通过旋转双目筒，即可将眼点高度提升34mm。

4）目镜：自带视度调节高眼点大视野平场目镜PL10X，视场不小于22mm，目镜带单刻度十字分划板（测微尺）。

5）转换器：明暗场5孔物镜转换器，带DIC插槽，带倍率显示传感器。

6）物镜：①无限远平场消色差长工作距明暗场金相物镜：LMPlan BD DIC 5X/NA≥0.15/WD≥9mm， LMPlan BD DIC 10X/NA≥0.3/WD≥9mm，LMPlan BD DIC 20X/NA≥0.45/WD≥3.4mm； ②无限远平场半复消色差长工作距明暗场金相物镜：LMPlanFL 50X/NA≥0.55/WD≥7.5mm，LMPlanFL 100X/NA≥0.8/WD≥2.1mm。

7）调焦机构：粗调行程9mm,焦面向上6.5mm,向下2.5mm,微调精度0.002mm,带有防止下滑的松紧调节手轮。

8）载物台：三层机械移动平台，平台尺寸：≥240（W）×250（L），移动范围≥50×50mm，双向线轨传动，右手低手位控制。

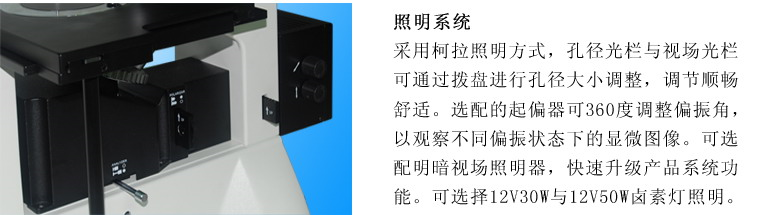

9）反射照明系统：100-240V宽电压,12V100W飞利浦卤素灯，带可变孔径光阑，中心可调；带可变孔径视场光阑，中心可调；带滤色片插槽与偏光装置插槽,带明暗场切换装置。带EC0红外感应功能，当使用者离开一定时间或再次返回时，系统会自动关闭电源或重新开启，节省能耗。带亮度指示功能

10）机身带前置物镜倍率显示功能和亮度指示功能。

11）偏光附件：起偏镜插板、360°旋转检偏镜插板。

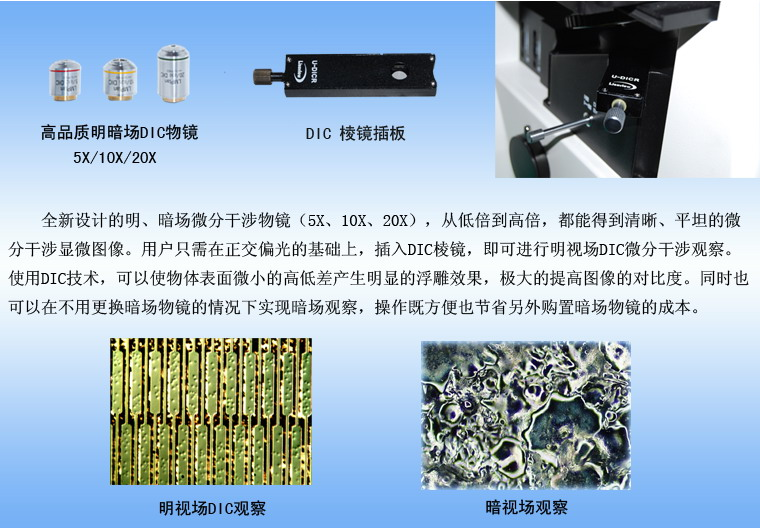

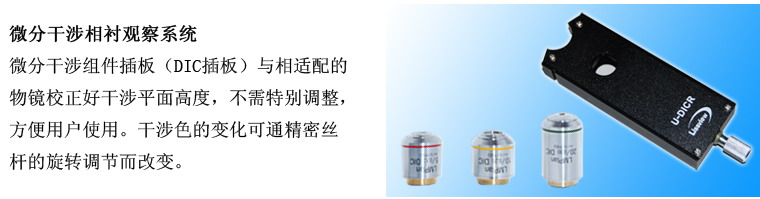

12）微分干涉附件（选配）：DIC微分干涉组件。

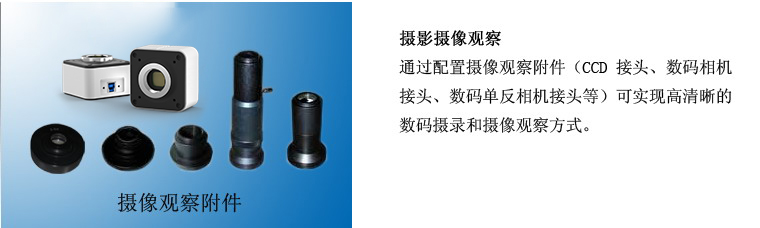

13）成像系统：≥630万像素。传感器尺寸：≥1/1.8”。最大帧率及最大分辨率：≥30fps@3072x2048，逐行扫描，具有自动曝光、自动白平衡功能；USB3.0线纯数码输出。配套显微镜原厂图像分析软件 (正版软件，具体国家版权局出具的软件著作权证书）

4、功能性指标

1）外观设计：全金属铸造，经防腐耐磨工艺处理；机身内置空间放置仪器拆卸工具，用于拆卸仪器的各主要部位

2）显示功能：内置的倍率传感器，当前倍率显示在仪器正前方

3）智能ECO系统：ECO红外感应系统，显微镜长时间无操作时，系统会自动关闭电源或重新开启

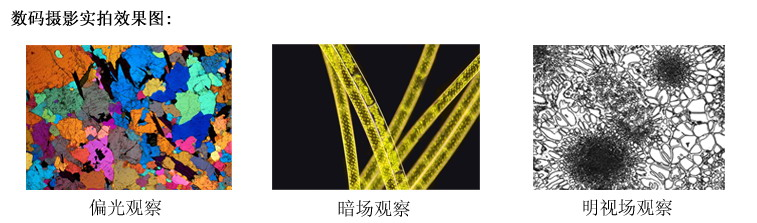

4）多种观察方式：全涵盖明场、暗场、简易偏光、微分干涉等多种观察方式

XTL-18BD-DIC微分干涉倒置金相显微镜仪器参数：
