一、仪器简介
1、各种观察方法下都能得到清晰锐利与高对比度的显微图像。附件齐全,配置完善,可灵活进行系统组合与功能拓展。人机工程学设计,拥有坚实可靠的系统结构。
2、这款经济高效的显微镜能够检查多种器件和晶圆。调焦机构和照明强度控制装置相互紧挨,可使用同一 只手操作。特别适合中小尺寸半导体FPD检查,线路板切片量测,符合行业标准,增强了安全性和可靠性。
超高性价比的明场光学系统,采用无限远光路技术,集明场、斜照明、偏光等多种观察方式,任何观察下都能呈现清晰锐利的显微图像,可根据实际应用,进行功能选择,是工业检测的有效工具。
二、仪器特点:
1、高清镜像,无视野边缘模糊,全视野高清
2、光场补偿,可去除镜像中反光曝光点
3、外观新颖,整机无铅环保材质
4、透反射双光源,可对样透明或非透明样品进行观察完美实现一机多用功能
5、搭配原厂成像系统可完美实现镜像屏显效果

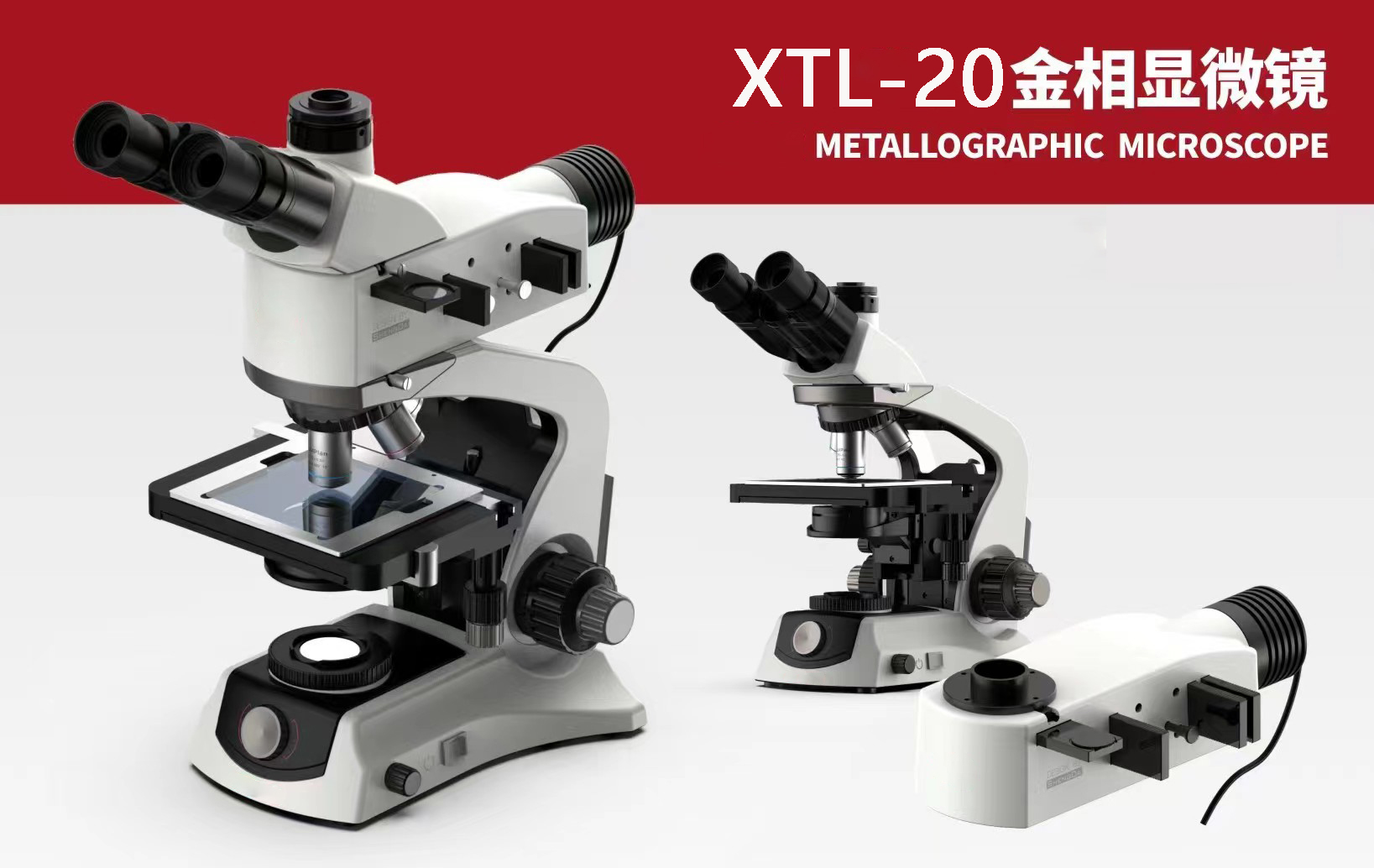

XTL-20透反射金相显微镜

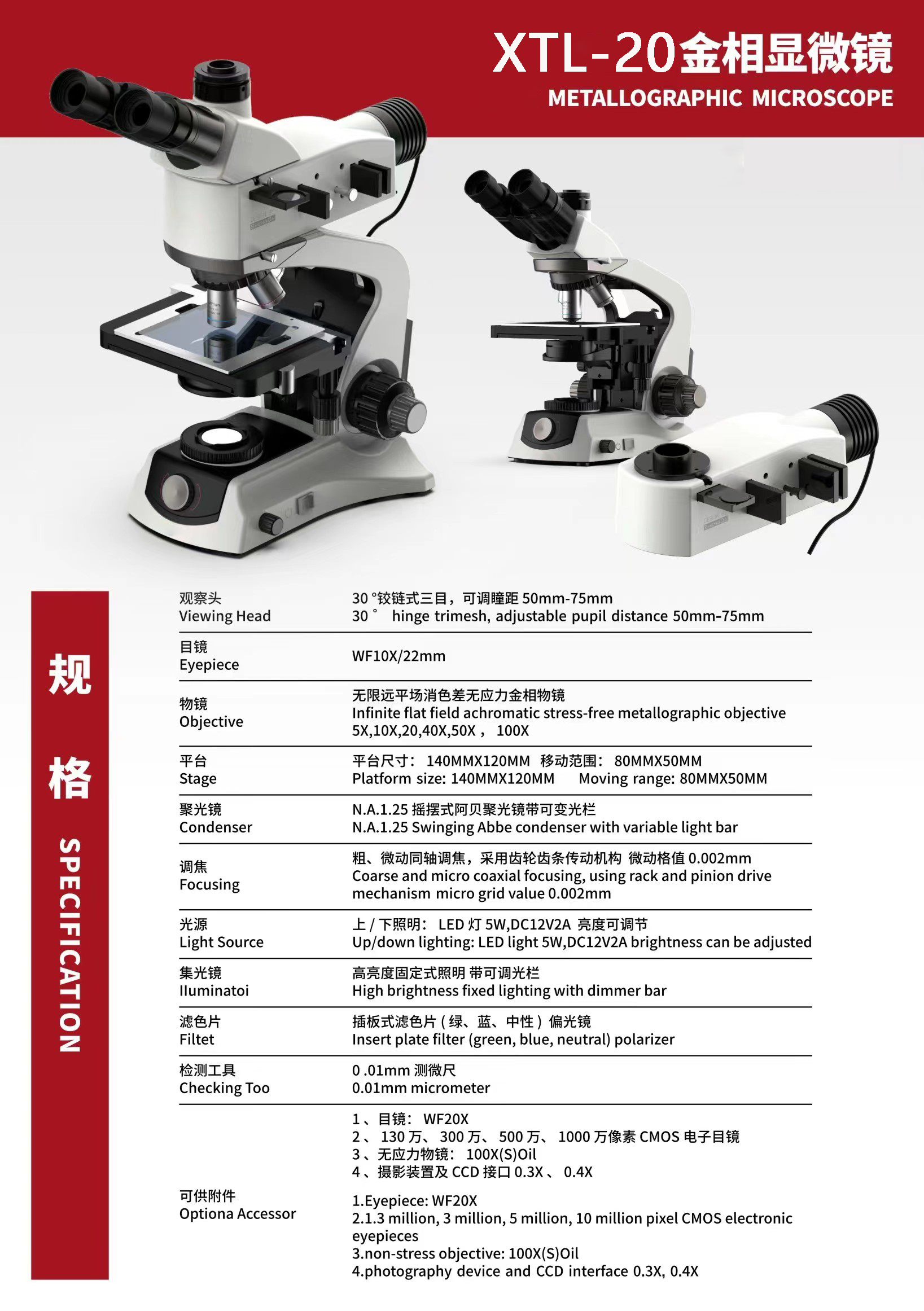

仪器参数:
观察头 | 30°铰链式三目,可调瞳距50mm-75mm30° |
Viewing Head | hinge trimesh,adjustable pupil distance 50mm-75mm |
目 镜 | WF10X/22mm |
Eyepiece | |
物镜 | 无限远平场消色差无应力金相物镜 |
Objective | Infinite flat field achromatic stress-free metallographic objective 5X,10X,20,50X |
选购 | 无限远平场消色差无应力金相物镜40X,100X |
purchase | Infinite flat field achromatic stress-free metallographic objective 40X,100X |
平台 | 平台尺寸:140MM X 120MM 移动范围:80MM X 50MM |
Stage | Platform size:140MM X 120MM Moving range:80MM X 50MM |
聚光镜 | N.A.1.25摇摆式阿贝聚光镜带可变光栏 |
Condenser | N.A.1.25 Swinging Abbe condenser with variable light bar |
调焦 | 粗、微动同轴调焦,采用齿轮齿条传动机构 微动格值0.002mm |
Focusing | Coarse and micro coaxial focusing,using rack and pinion drive mechanism micro grid value 0.002mm |
光源 | 上/下照明:LED灯5W,DC12V2A 亮度可调节 |
Light Source | Up/down lighting:LED light 5W,DC12V2A brightness can be adjusted |
集光镜 | 高亮度固定式照明 带可调光栏 |
IIuminatoi | High brightness fixed lighting with dimmer bar |
滤色片 | 插板式滤色片(绿、蓝、中性) 偏光镜 |
Filtet | Insert plate filter(green,blue,neutral)polarizer |
检测工具 | 0.01mm测微尺 |
Checking Too | 0.01mm micrometer |
可供附件 | 1、目镜:WF20X |
Optiona | 2、130万、300万、500万、1000万像素CMOS电子目镜 |
Accessor | 3、无应力物镜:100X(S)Oil |
4、摄影装置及CCD接口0.3X、0.4X | |
1.Eyepiece:WF20X | |
2.1.3 million,3 million,5 million,10 million pixel CMOS electronic eyepieces | |
3.non-stress objective:100X(S)0il | |
4.photography device and CCD interface 0.3X,0.4X |
